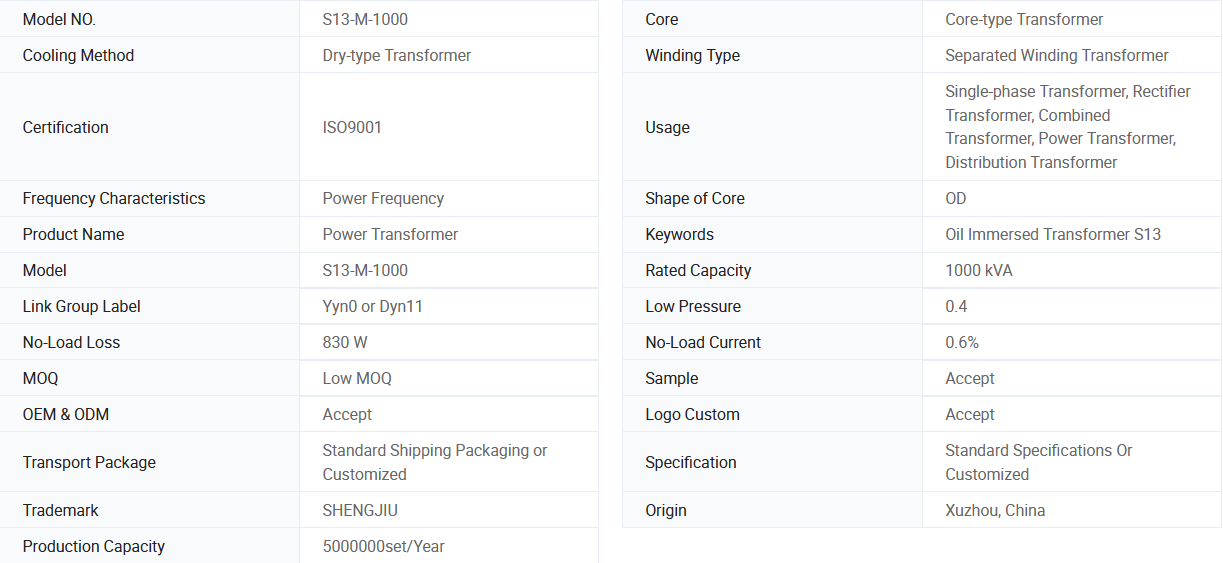

Modèle: S13-M-1000
Model: S13-M-1000

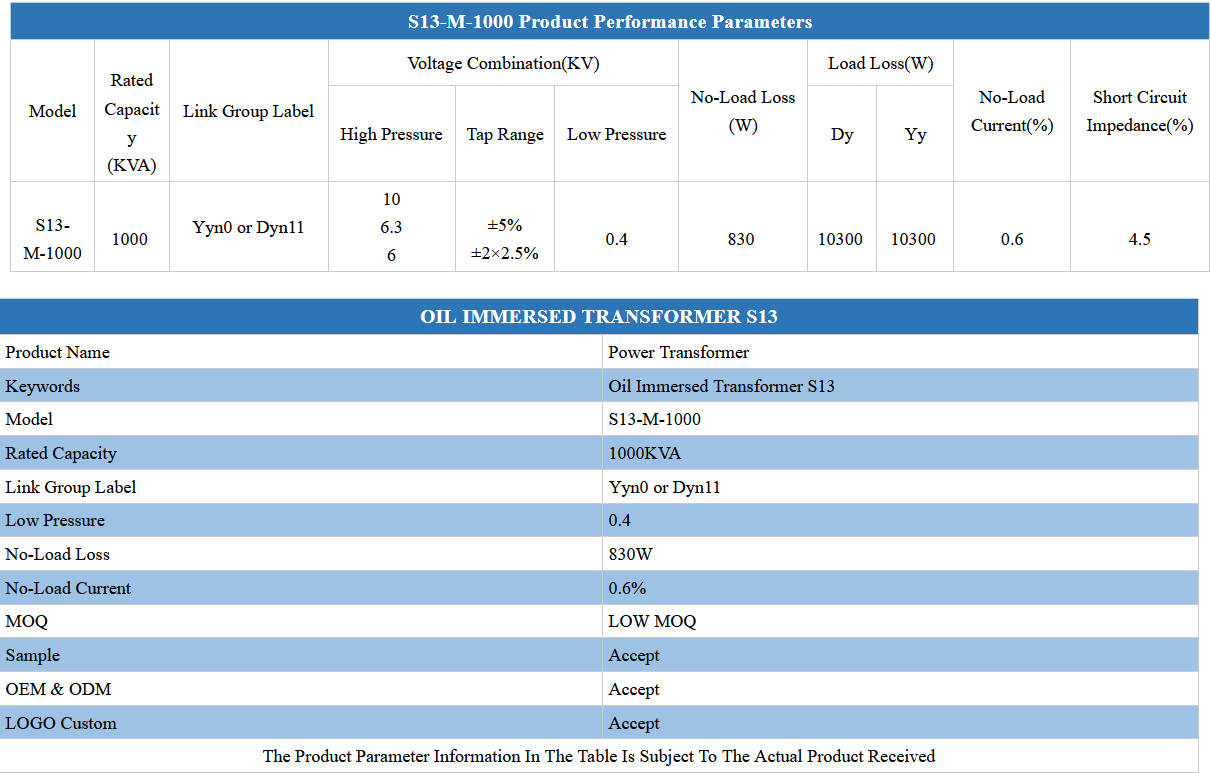

Rated Capacity (KVA): 1000
Link Group Label: Yyn0 or Dyn11
High Pressure: 10 6.3 6
Tap Range: ±5% ±2×2.5%
Low Pressure: 0.4
No-Load Loss (W): 830
Load Loss Dy: 10300
Load Loss Yy: 10300
No-Load Current(%): 0.6
Short Circuit Impedance(%): 4.5
Capacité d'approvisionnement et informa...
transport: Ocean,Land
Hafen: SHANGHAI,QINGDAO,LIANYUNGANG
Type de paiement: L/C,D/P,D/A
Incoterm: FOB,CFR,EXW

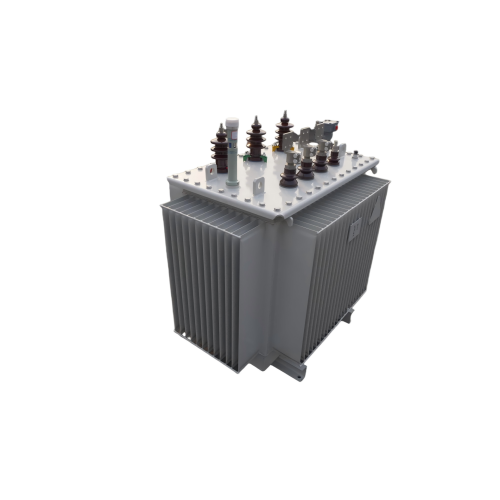

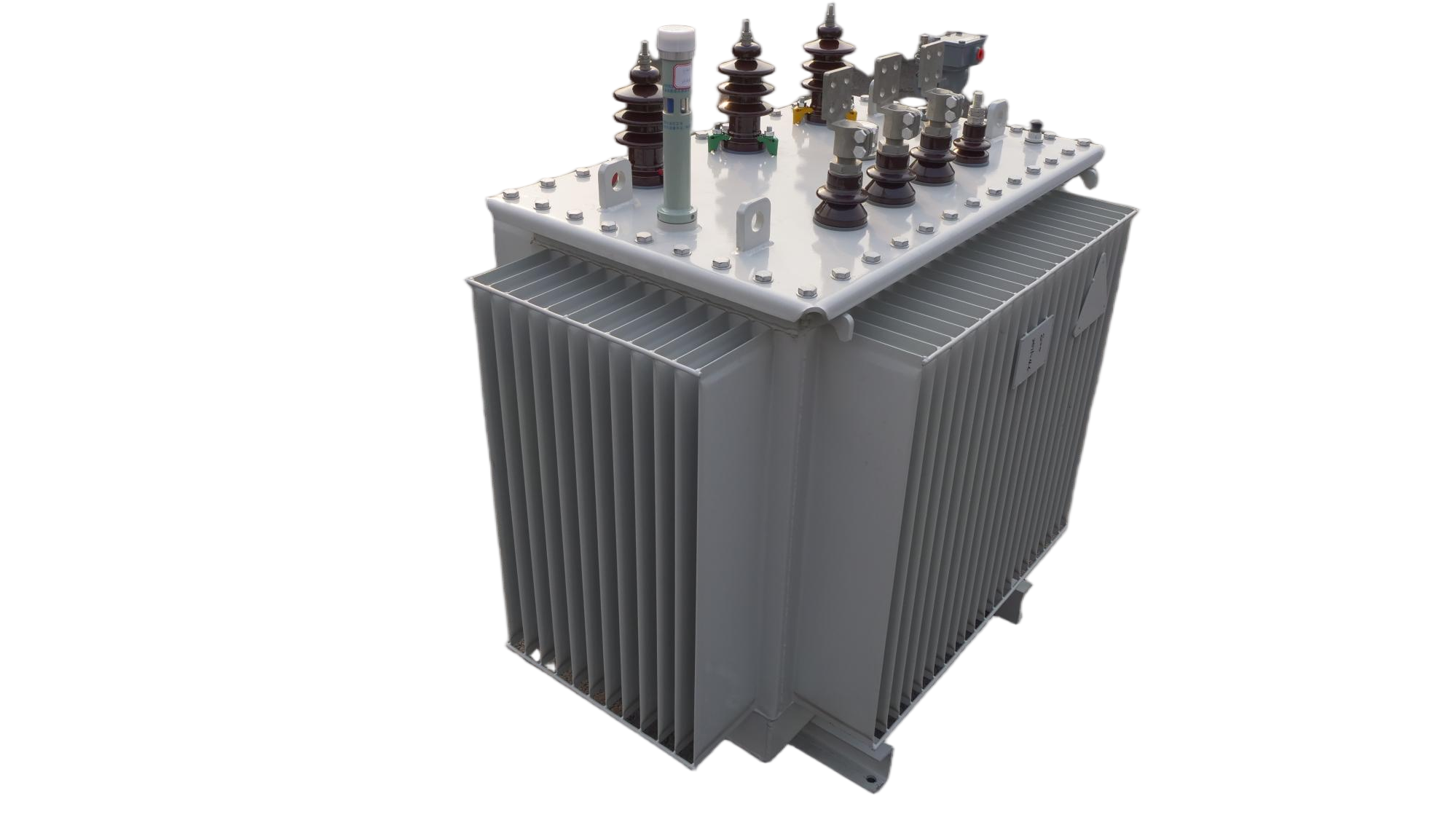

Transformateur de puissance immergé dans l'huile de grande capacité de 1 000 kVA : permettant de réaliser efficacement des scénarios de distribution diversifiés
Actuellement, le secteur de la distribution est confronté à des problèmes courants dans l'industrie, tels qu'une faible efficacité énergétique des équipements traditionnels et un bruit de fonctionnement important. Les utilisateurs rencontrent souvent des difficultés pratiques telles que des coûts d'exploitation et de maintenance élevés et une flexibilité insuffisante dans l'adaptation des scénarios lors d'une utilisation à long terme. En réponse à cette situation, nous avons lancé le transformateur de puissance immergé dans l'huile de grande capacité de 1 000 kVA, qui appartient à la série S11/13-M de transformateurs immergés dans l'huile entièrement scellés. Il peut être mis en réseau avec un transformateur de type boîtier renouvelable, une sous-station combinée de type ZGS, un boîtier de distribution, etc., et est largement applicable dans les scénarios de distribution d'énergie industrielle, d'alimentation électrique de centres commerciaux, d'intégration de nouvelles énergies et de rénovation de réseaux électriques ruraux et urbains. Pendant le fonctionnement réel, le transformateur, avec sa conception à faibles pertes et sa structure entièrement étanche, réduit non seulement considérablement les pertes d'énergie pendant le transport de puissance, mais optimise également les coûts d'exploitation et de maintenance, améliorant ainsi efficacement la fiabilité et l'efficacité énergétique du système. Sa valeur fondamentale réside dans la fourniture d'un support électrique continu et de haute qualité pour les systèmes de distribution modernes, avec une grande stabilité et une large compatibilité.
Ce produit est strictement conçu et fabriqué conformément aux normes nationales telles que GB 1094.1 et GB/T 6451. Il adopte une structure de réservoir d'huile ondulée entièrement scellée sans réservoir d'huile. Les plaques ondulées peuvent s'adapter de manière flexible aux changements de volume d'huile, empêchant l'air d'entrer en contact avec le milieu isolant et retardant le processus de vieillissement de la qualité de l'huile et des matériaux isolants, garantissant ainsi le fonctionnement stable à long terme de l'équipement. Le noyau est constitué de tôles d'acier au silicium laminées à froid de haute qualité et est étroitement lié. Il fonctionne exceptionnellement bien en réduisant les pertes à vide et le bruit. La valeur du bruit mesurée dépasse la norme industrielle. Les enroulements haute tension et basse tension sont fabriqués en cuivre sans oxygène. Pour les enroulements basse tension de 500 kVA et plus, une structure d'enroulement en feuille est utilisée. Les enroulements haute tension sont de type cylindrique multicouche et sont équipés d'un groupe de connexion Dyn11, supprimant efficacement l'influence des harmoniques du réseau et améliorant la qualité de l'énergie électrique.
Caractéristiques du produit
1. Haute efficacité et économie d'énergie : la conception optimisée du circuit magnétique et de l'enroulement réduit à la fois les pertes à vide et en charge, répondant aux exigences de fonctionnement en matière d'économie d'énergie et de protection de l'environnement ;
2. Entièrement scellé et durable : sans avoir besoin d'un réservoir d'huile, il empêche l'humidité externe et les contaminants de pénétrer. La structure est compacte et sans entretien, adaptable à des environnements complexes tels que des températures et une humidité élevées ;
3. Polyvalent dans plusieurs scénarios : il a une bonne compatibilité avec les équipements et peut être associé à des sous-stations préfabriquées YB, des transformateurs de type sec en alliage amorphe, etc., élargissant ainsi la flexibilité de la composition du système de distribution d'énergie.
Conseils d'utilisation
1. L'environnement d'installation doit être tenu à l'écart des substances inflammables et explosives, des sources de corrosion chimique et des sources de fortes vibrations. Les espaces intérieurs et extérieurs doivent garantir une bonne ventilation et des fondations stables.
2. Après la mise en service, aucun entretien de levage du noyau n'est requis. Il est recommandé d'inspecter l'apparence du réservoir d'huile, l'état du niveau d'huile et l'intégrité de l'étanchéité tous les six mois. Toute situation anormale doit être signalée à temps au support technique professionnel.
Foire aux questions (FAQ)
Q1 : Un transformateur immergé dans l'huile de 1 000 kVA peut-il être utilisé dans le scénario de connexion au réseau des centrales photovoltaïques ?
A1 : Il peut être utilisé conjointement avec le transformateur de type boîte renouvelable. Il convient aux scénarios d'accès à l'énergie photovoltaïque distribuée et à d'autres nouveaux scénarios, et dispose de fonctions stables de transformation de tension et d'isolation électrique.
Q2 : Comment se déroule le contrôle du bruit pendant le fonctionnement de l’équipement ?
A2 : Le noyau du transformateur utilise des tôles d'acier au silicium à haute conductivité magnétique et des techniques de liaison. La structure globale scellée supprime efficacement la transmission des vibrations. Le bruit mesuré est inférieur à la limite standard nationale, ce qui le rend adapté aux zones sensibles au bruit.
Q3 : Si elle est utilisée conjointement avec la sous-station combinée de type ZGS, un équipement de protection supplémentaire est-il requis ?
A3 : Ce transformateur intègre déjà les fonctions de protection électrique nécessaires. Lorsqu'elles sont utilisées conjointement avec la sous-station combinée de type ZGS, les unités de protection haute et basse tension correspondantes peuvent être sélectionnées en fonction des exigences techniques pour obtenir une coordination au niveau du système.
Q4 : Existe-t-il une personnalisation des combinaisons de tension et des formes d'interface ?
A4 : Nous prenons en charge la personnalisation des rapports de tension, des plages de prises et des méthodes de ligne sortante en fonction des besoins des utilisateurs. Nous pouvons également répondre aux exigences de conception du schéma d’alimentation hybride à transformateur de type sec en alliage amorphe.
Q5 : Comment se déroule le mécanisme de réponse à la maintenance après-vente ?
A5 : Le produit est livré avec une période de garantie de 18 mois. Pendant cette période, des réparations gratuites seront fournies pour les problèmes de qualité non liés aux facteurs humains. L'équipe après-vente propose des conseils à distance et des services sur site pour garantir le fonctionnement stable de l'équipement tout au long de son cycle de vie.
