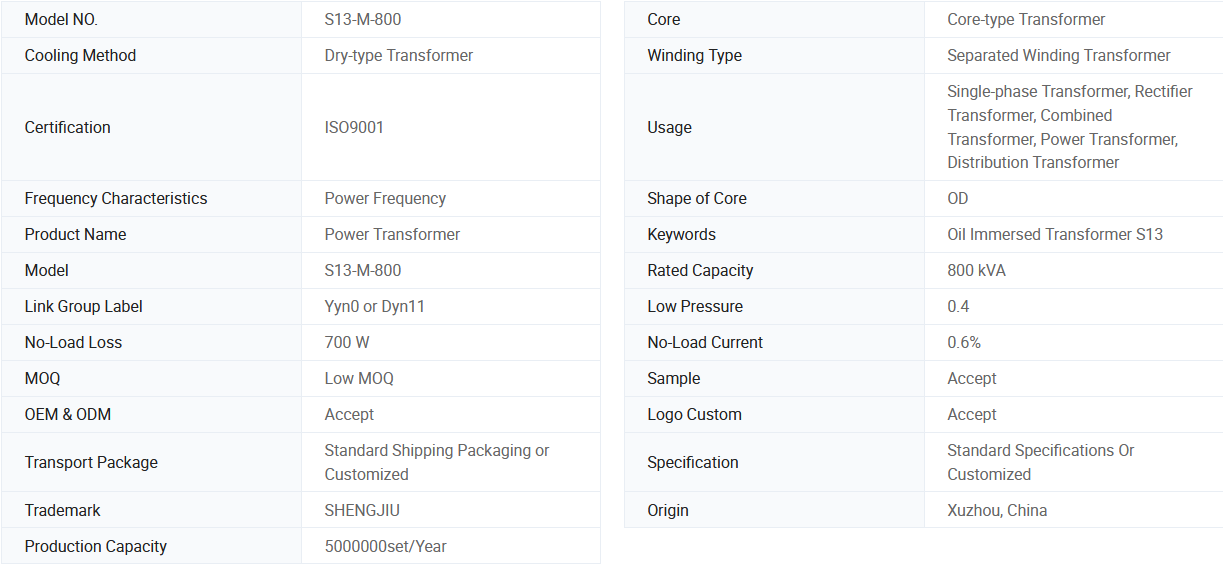

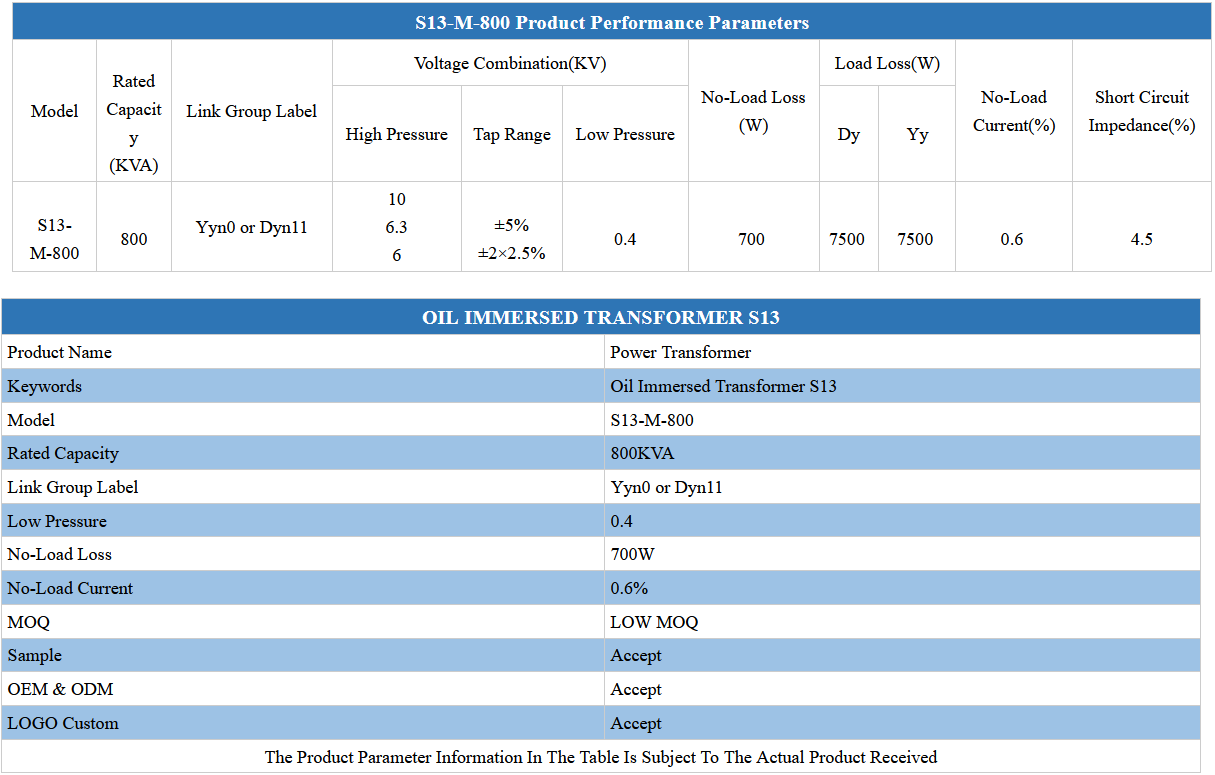

Modèle: S13-M-800
Model: S13-M-800
Rated Capacity (KVA): 800
Link Group Label: Yyn0 or Dyn11
High Pressure: 10 6.3 6
Tap Range: ±5% ±2×2.5%
Low Pressure: 0.4
No-Load Loss (W): 700
Load Loss Dy: 7500
Load Loss Yy: 7500
No-Load Current(%): 0.6
Short Circuit Impedance(%): 4.5
Capacité d'approvisionnement et informa...
transport: Ocean,Land
Hafen: SHANGHAI,QINGDAO,LIANYUNGANG
Type de paiement: L/C,D/P,D/A
Incoterm: FOB,CFR,EXW

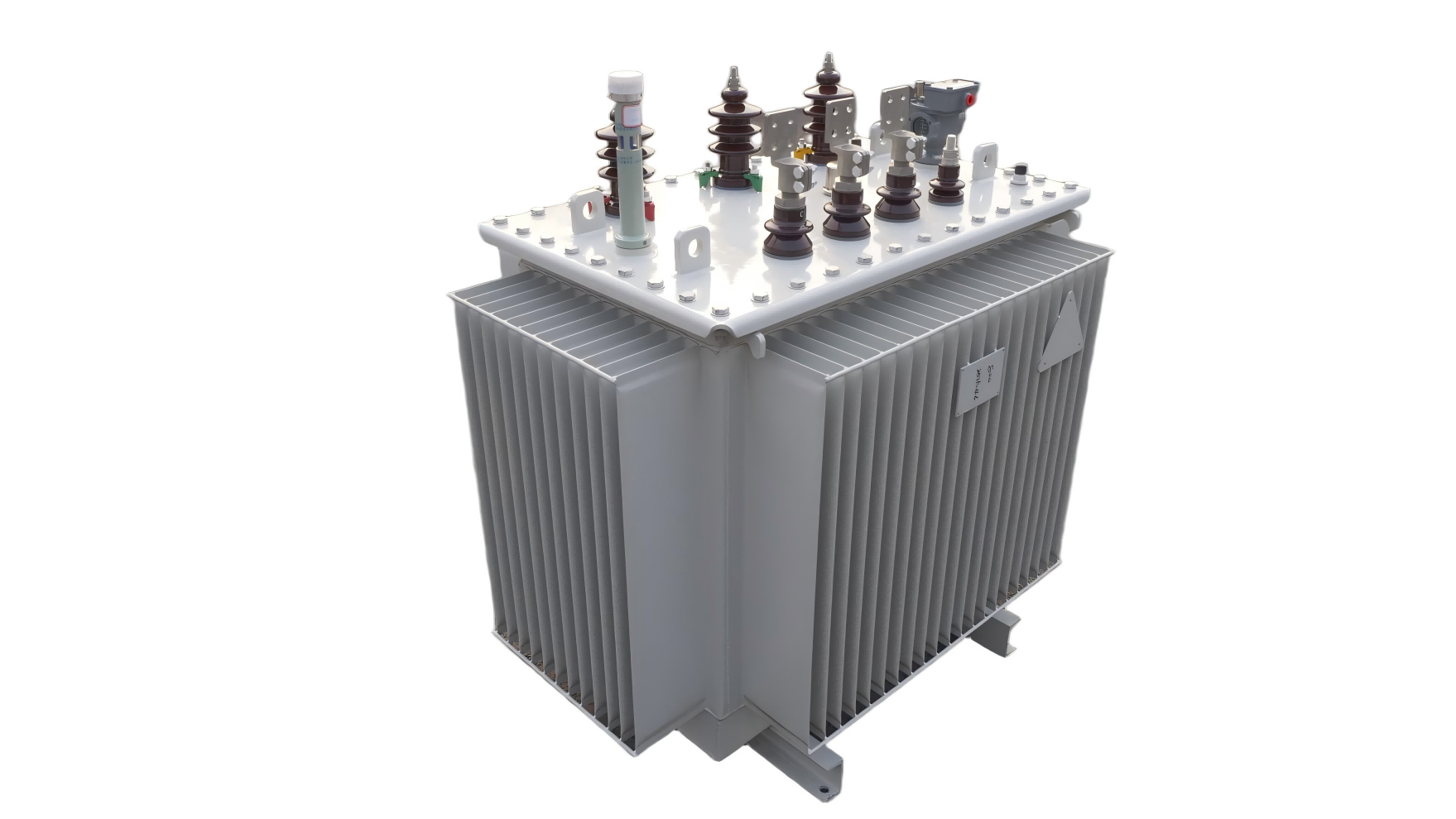

Transformateur technologique en acier au silicium de 800 kVA à haut rendement : révolutionner l'efficacité énergétique et la fiabilité de la distribution
Actuellement, le secteur de la distribution est confronté à des pressions sur les coûts d’exploitation en raison de l’efficacité énergétique insuffisante des transformateurs traditionnels et des pertes fer élevées. Les utilisateurs sont souvent confrontés à un double problème de consommation énergétique des équipements et de fréquence de maintenance lors d’une utilisation à long terme. Pour relever ce défi, nous avons lancé le transformateur efficace de 800 KVA, qui adopte une technologie avancée d'acier au silicium. Ce produit est développé sur la base de la structure entièrement scellée de la série S11/13-M et peut fonctionner en conjonction avec des sous-stations combinées de type ZGS, un transformateur de type boîte renouvelable, etc. Il est largement applicable dans les scénarios de distribution d'énergie des parcs industriels, d'alimentation électrique des bâtiments commerciaux et de connexion au réseau d'énergies renouvelables. Les données de fonctionnement réelles montrent que ce transformateur réduit considérablement les pertes à vide grâce à une conception optimisée du circuit magnétique, réduit les besoins de maintenance en combinant la structure entièrement scellée et améliore l'efficacité de la transmission de puissance tout en prolongeant la durée de vie de l'équipement. Sa valeur fondamentale réside dans l'utilisation de l'innovation technologique pour aider le système de distribution à améliorer son efficacité énergétique et à optimiser ses coûts.
Ce produit est strictement conforme aux normes nationales telles que GB 1094.1 et GB/T 6451. Le noyau de fer adopte un processus de laminage par étapes de tôles d'acier au silicium laminées à froid à haute perméabilité, et grâce à l'optimisation du chemin du flux magnétique, la perte à vide est réduite de plus de 25 % par rapport aux transformateurs conventionnels. Le réservoir d'huile ondulé élimine la conception d'un réservoir d'huile et utilise la déformation élastique des plaques ondulées pour ajuster automatiquement la pression interne, garantissant ainsi que l'huile isolante n'a aucun contact avec l'air. L'enroulement haute tension adopte une structure cylindrique multicouche en cuivre sans oxygène, et pour les spécifications de 630 kVA et supérieures du côté basse tension, la technologie d'enroulement en feuille est sélectionnée, combinée au groupe de connexion Dyn11, supprimant efficacement la troisième harmonique. Lorsqu'il est utilisé conjointement avec un boîtier de distribution, il peut améliorer considérablement la qualité de l'énergie.
Caractéristiques du produit
1. Technologie d'efficacité énergétique de l'acier au silicium : en utilisant des tôles d'acier au silicium cristallin orienté et des processus de recuit spéciaux, la perte de fer est réduite de 30 % par rapport aux matériaux ordinaires et le courant à vide diminue de plus de 20 %.
2. Régulation intelligente de la pression : le réservoir d'huile ondulé a une capacité d'adaptation de pression de ± 10 kPa, évitant ainsi le remplacement et l'entretien du respirateur, et applicable dans des environnements allant de -25 ℃ à + 40 ℃.
3. Conception de compatibilité multidimensionnelle : norme d'interface de sous-station préfabriquée YB réservée, qui peut être connectée en parallèle avec des transformateurs de type sec en alliage amorphe pour former une solution d'alimentation hybride
Conseils d'utilisation
1. Les fondations d'installation doivent avoir une pente de drainage de 5 %. Pour un déploiement en extérieur, il est recommandé d'être à au moins 300 mm au-dessus du sol pour éviter que l'accumulation d'eau n'érode le boîtier.
2. Lors de la première opération, il est nécessaire de rester immobile pendant 24 heures pour restaurer la résistance de l'isolation par l'huile. Chaque trimestre, vérifiez la plage de la ligne d'échelle de niveau d'huile à travers la fenêtre d'observation.
Foire aux questions (FAQ)
Q1 : Comment quantifier la différence d'efficacité énergétique entre les transformateurs à technologie en acier au silicium et les transformateurs immergés dans l'huile ordinaires ?
A1 : Les données de mesure réelles montrent que sous la même charge, le taux d'économie d'électricité atteint 3,7 % pendant 24 heures et qu'un fonctionnement annuel de 8 000 heures peut récupérer le coût de la mise à niveau technique.
Q2 : Est-il possible de se connecter directement au transformateur de type boîte renouvelable utilisé dans les centrales solaires ?
A2 : Un dispositif de protection de l’alimentation de l’onduleur doit être configuré. Le transformateur lui-même a la capacité de s'adapter à un facteur de puissance allant de 0,95 en avance à 0,9 en retard.
Q3 : Quelles sont les mesures de protection des équipements en zone côtière humide ?
A3 : Le corps de la boîte est recouvert d'une couche anticorrosion triple couche (apprêt époxy + revêtement zinc-nickel + couche de finition polyuréthane), et les tôles ondulées ont passé un test au brouillard salin de 240 heures sans corrosion.
Q4 : Lorsqu'elle est utilisée conjointement avec la sous-station combinée de type ZGS, est-il nécessaire d'ajuster les paramètres de protection ?
A4 : Il est recommandé de régler le délai de protection contre les surintensités à 0,8 seconde. La soupape de surpression intégrée au transformateur s'active automatiquement lorsque la pression atteint 55 kPa.
Q5 : Que faut-il noter lors de l'expansion et de la connexion ultérieure de transformateurs de type sec en alliage amorphe ?
A5 : Il est nécessaire de s'assurer que l'écart d'impédance de court-circuit des deux transformateurs fonctionnant en parallèle est ≤ 5 %, et il est recommandé de réserver une redondance de capacité de 10 %.
Nous concevons et fabriquons indépendamment les quatre grandes catégories de produits suivantes : transformateur de type sec, transformateur immergé dans l'huile, transformateur de type boîte renouvelable, n'hésitez pas à nous contacter.
