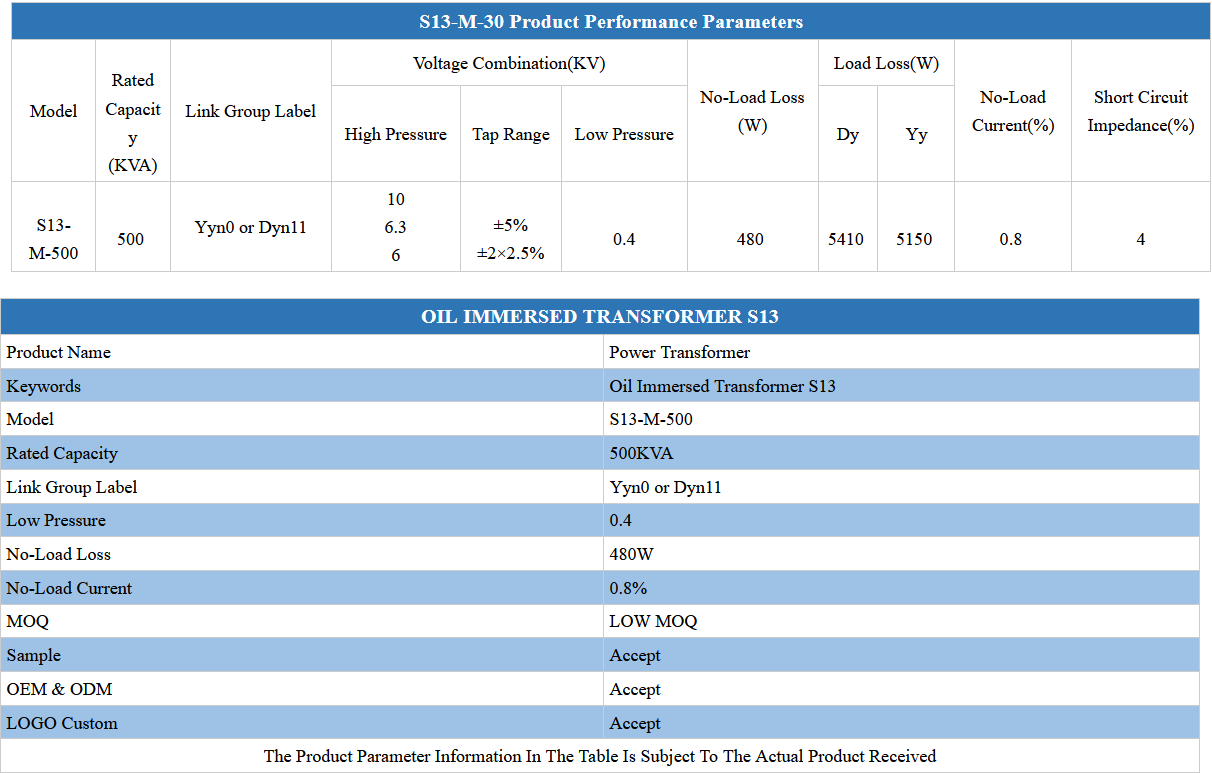

Modèle: S13-M-500
Model: S13-M-500
Rated Capacity (KVA): 500
Link Group Label: Yyn0 or Dyn11
High Pressure: 10 6.3 6
Tap Range: ±5% ±2×2.5%
Low Pressure: 0.4
Dy Sans Perte De Charge: 5410
Perte à Vide Yy: 5150
Courant à Vide (%): 0,8
Impédance De Court-circuit (%): 4
Capacité d'approvisionnement et informa...
transport: Ocean,Land
Hafen: SHANGHAI,QINGDAO,LIANYUNGANG
Type de paiement: L/C,D/P,D/A
Incoterm: FOB,CFR,EXW

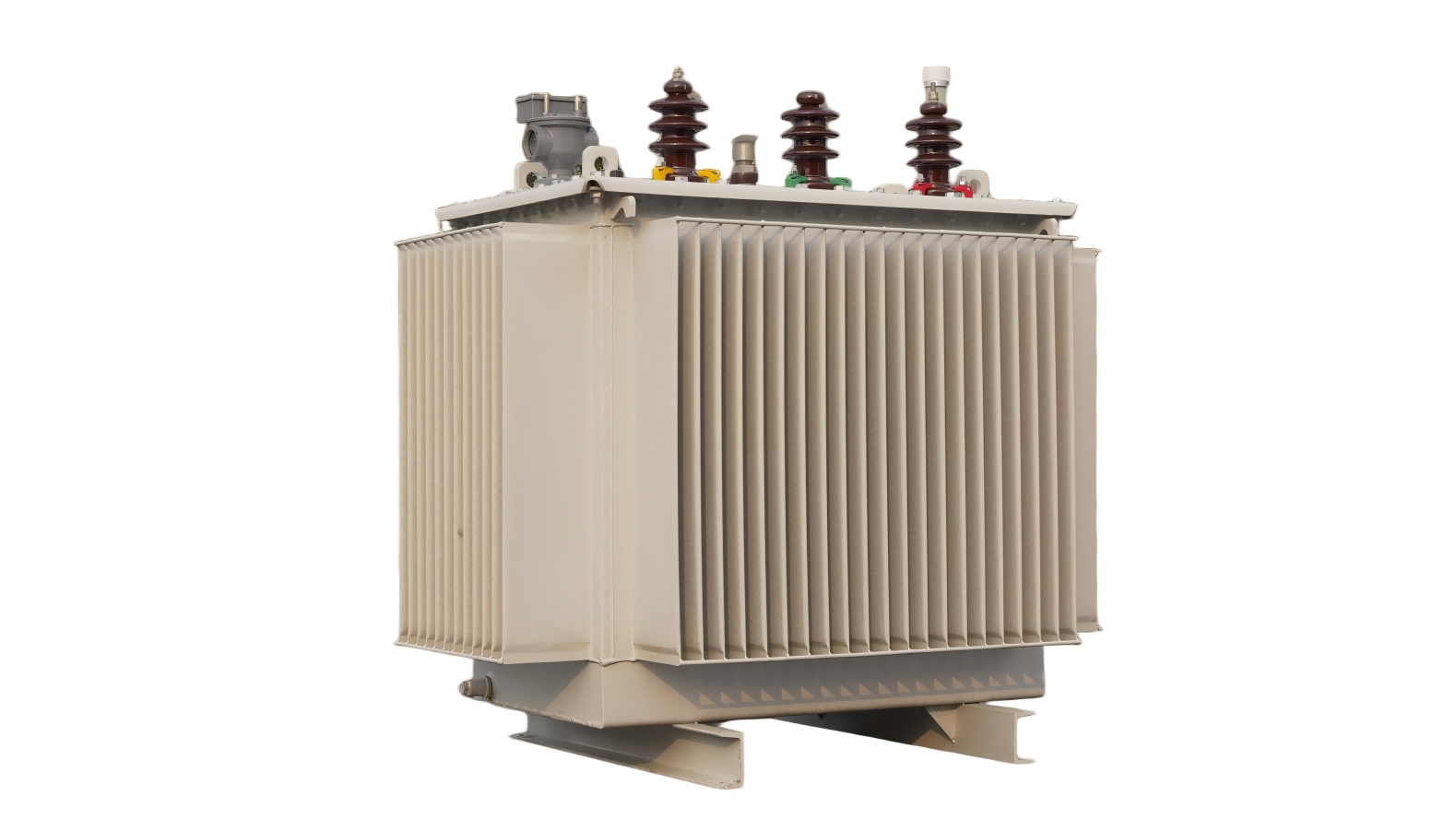

Transformateur immergé dans l'huile à haut rendement : la solution privilégiée pour les scénarios de distribution d'énergie de moyenne et petite capacité
À l'heure actuelle, dans le domaine de la distribution d'énergie, il existe un problème courant : les transformateurs de petite et moyenne capacité ont de faibles niveaux d'efficacité énergétique et un bruit de fonctionnement relativement élevé. Les utilisateurs sont souvent confrontés à la double pression d’une accumulation continue de perte de puissance et de coûts élevés de maintenance des équipements en utilisation réelle. En réponse à cette demande, nous avons lancé le transformateur immergé dans l'huile à haut rendement de 500 kVA. Ce produit est construit sur la base de la plate-forme technologique entièrement scellée S11/13-M et peut former une liaison efficace avec des boîtes de distribution, des sous-stations combinées de type ZGS, etc. Il est particulièrement adapté à l'alimentation électrique des bâtiments commerciaux, à la distribution électrique des usines de petite et moyenne taille et aux scénarios de rénovation du réseau communautaire. Les données de mesure réelles montrent que ce transformateur réduit les pertes à vide de 26 % grâce à une conception optimisée du circuit magnétique. La structure ondulée du réservoir d’huile empêche efficacement l’oxydation de l’huile isolante. Il permet d'obtenir 10 ans ou plus de fonctionnement sans entretien tout en améliorant l'efficacité de la conversion d'énergie. Sa valeur fondamentale réside dans la fourniture d'une solution de conversion d'énergie à la fois économique et fiable pour les scénarios de distribution d'énergie de petite et moyenne taille.
Ce produit est strictement conforme aux normes nationales telles que GB 1094.1 et GB/T 6451. Le noyau de fer adopte un processus d'empilage en cinq étapes de tôles d'acier au silicium à joints étagés. Grâce à un contrôle précis de la distribution de la densité du flux magnétique, le courant à vide est réduit à moins de 0,8 % du courant nominal. L'enroulement haute tension adopte une structure cylindrique multicouche en cuivre sans oxygène. L'enroulement basse tension est conçu comme une structure cylindrique à double couche basée sur les caractéristiques de capacité de 500 kVA et est combiné avec le groupe de connexion Dyn11 pour contrôler le taux de distorsion de tension à moins de 3 %. Le système de réservoir d'huile ondulé utilise des tôles ondulées en acier inoxydable de 1,2 mm, qui ont la capacité de s'adapter à une pression de ± 8 kPa. Lorsqu'il est utilisé conjointement avec le transformateur de type boîte renouvelable, il peut atténuer efficacement l'impact des fluctuations de la nouvelle production d'énergie.
Caractéristiques du produit
1. Contrôle précis de l'efficacité énergétique : grâce à l'utilisation de tôles d'acier au silicium à haute perméabilité combinées à une technologie de stratification par étapes, l'efficacité atteint 98,2 % sous une charge nominale de 500 kVA.
2. Balance de pression intelligente : Le réservoir d'huile ondulé est équipé de deux dispositifs de décompression, permettant une compensation automatique du volume d'huile dans la plage de -25°C à +40°C.
3. Capacité de mise en réseau flexible : des interfaces standard de sous-station préfabriquées YB réservées sont disponibles, prenant en charge le fonctionnement en parallèle avec des transformateurs de type sec en alliage amorphe.
Conseils d'utilisation
1. Les fondations de l'installation doivent réserver une tranchée de câbles pour la dissipation thermique. Pour un déploiement en extérieur, il est recommandé d'ajouter une coque de couverture anti-ultraviolet. Maintenez un espace de 500 mm autour de la boîte.
2. Enregistrez chaque mois les changements de niveau d'huile via la fenêtre d'observation du niveau d'huile bicolore. Pour la première opération, un test d'indice de polarisation de résistance d'isolement doit être effectué.
Foire aux questions (FAQ)
Q1 : Comment le transformateur immergé dans l'huile de 500 kVA fonctionne-t-il dans les complexes commerciaux ?
A1 : Les données de mesure réelles montrent que sous un taux de charge mensuel moyen de 65 %, par rapport aux transformateurs conventionnels, il peut économiser environ 12 % sur les coûts d'électricité et maintenir le niveau de bruit en dessous de 45 décibels.
Q2 : Peut-il être directement connecté au transformateur de type boîte renouvelable utilisé dans les systèmes de stockage d'énergie solaire ?
A2 : Un dispositif de protection du flux d'énergie bidirectionnel doit être configuré. Le transformateur lui-même a une capacité de tolérance de surcharge de 1,5 fois (durée 2 heures).
Q3 : Comment l'équipement fait-il face à l'environnement corrosif de la zone de l'usine chimique ?
A3 : Le corps de la boîte adopte un système de protection double couche en résine époxy + polyuréthane acrylique, et les plaques ondulées passent le test de corrosion acide-base de 1000 heures.
Q4 : Lorsqu'il est utilisé conjointement avec la sous-station combinée de type ZGS, quels paramètres doivent être adaptés ?
A4 : Il est recommandé de contrôler l'impédance de court-circuit du transformateur dans la plage de 4 % à 6 %. En termes de répartition de la charge, le degré d'adaptation de capacité entre la sous-station combinée et le transformateur doit être ≥ 90 %.
Q5 : Si un transformateur de type sec en alliage amorphe est introduit ultérieurement pour former un système à double puissance, comment pouvons-nous garantir la sécurité de l'opération de commutation ?
A5 : Une double protection composée d’un verrouillage mécanique et d’un verrouillage électrique doit être configurée. Il est recommandé que les méthodes de mise à la terre du point neutre des deux transformateurs restent cohérentes.
