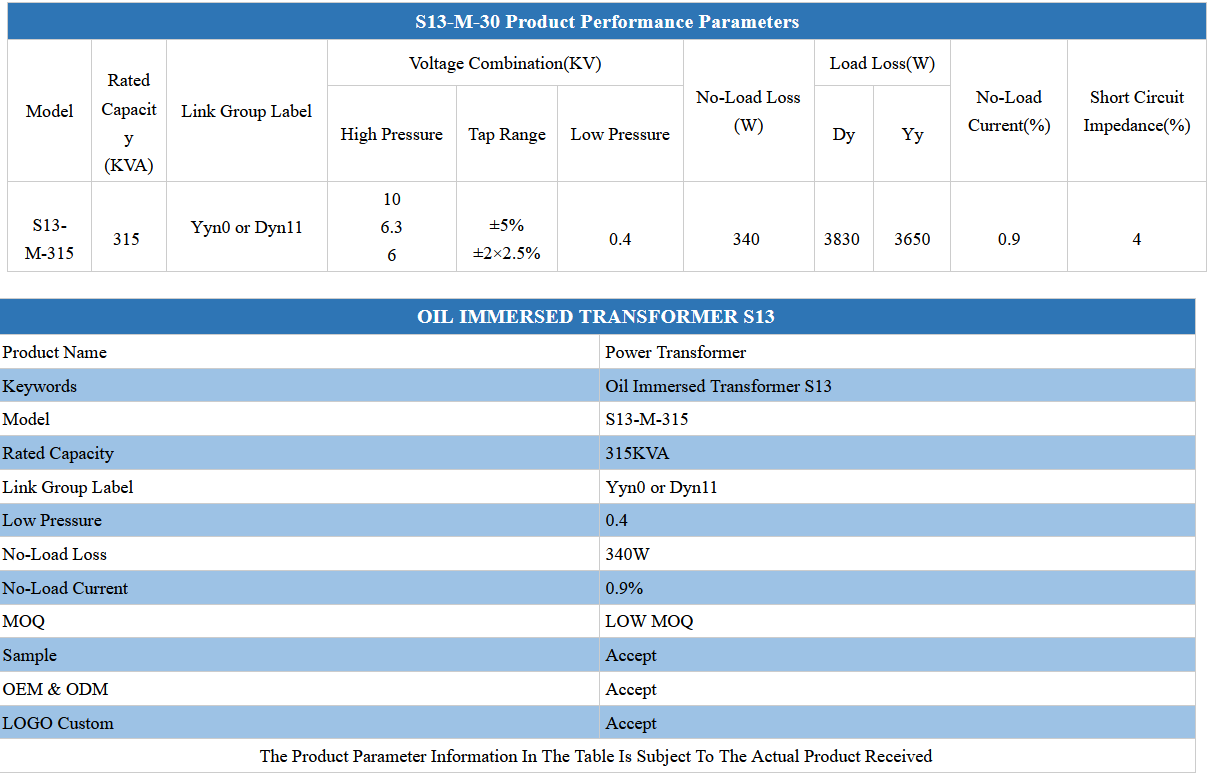

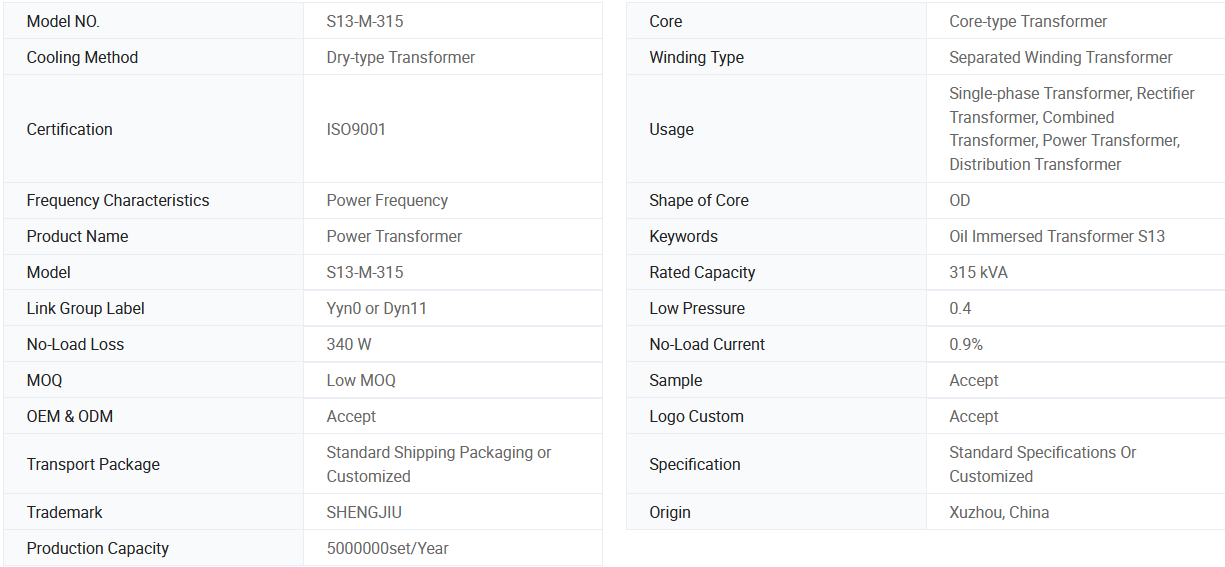

Modèle: S13-M-315
Model: S13-M-315
Rated Capacity (KVA): 315
Link Group Label: Yyn0 or Dyn11
High Pressure: 10 6.3 6
Tap Range: ±5% ±2×2.5%
Low Pressure: 0.4
No-Load Loss (W): 340
Load Loss Dy: 3830
Load Loss Yy: 3650
No-Load Current(%): 0.9
Impédance De Court-circuit (%): 4
Capacité d'approvisionnement et informa...
transport: Ocean,Land
Hafen: SHANGHAI,QINGDAO,LIANYUNGANG
Type de paiement: L/C,D/P,D/A
Incoterm: FOB,CFR,EXW

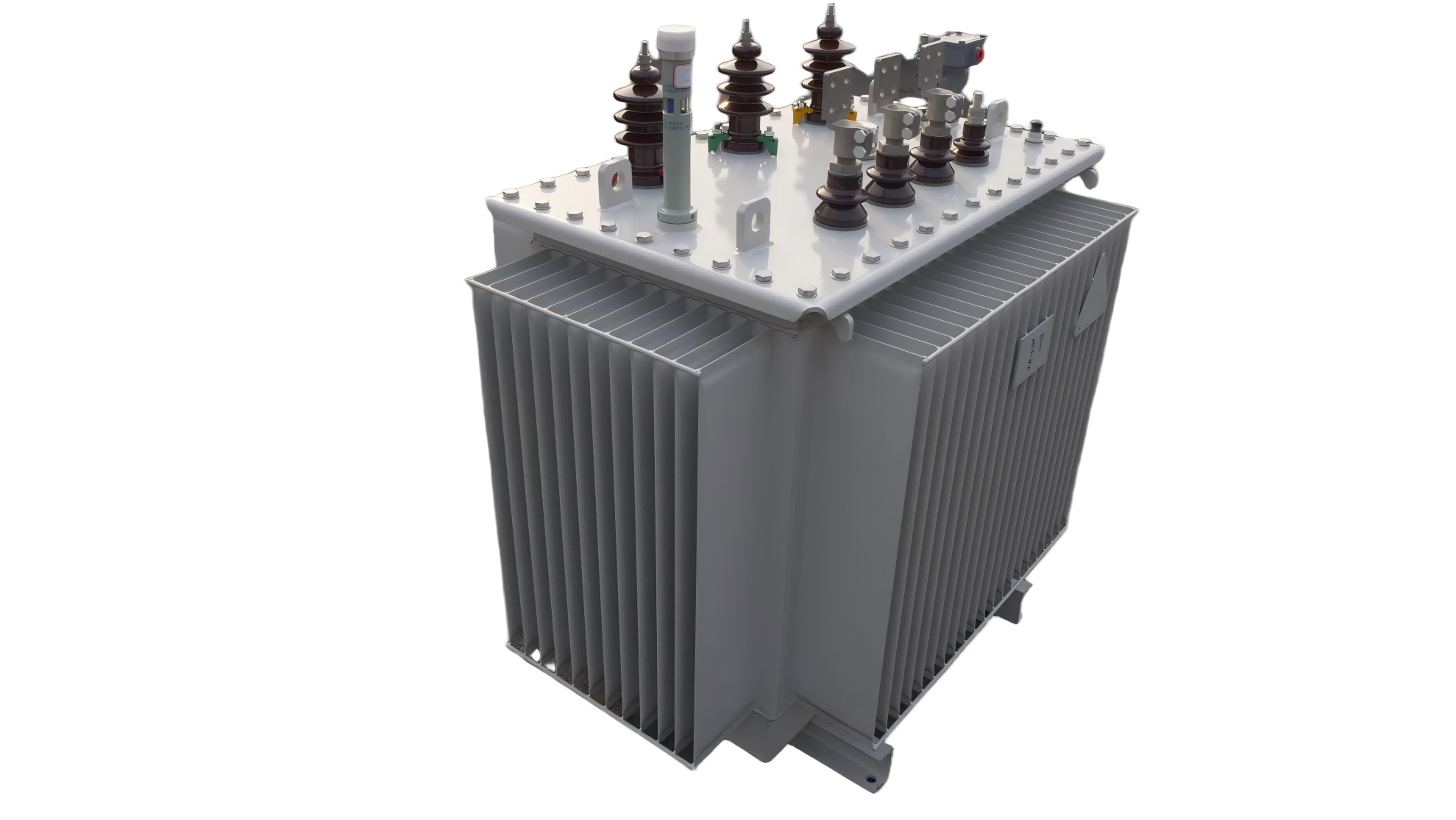

Transformateur de tension immergé dans l'huile monophasé de 315 kVA : une solution d'alimentation électrique précise pour un usage professionnel
Actuellement, dans les scénarios de distribution d'énergie monophasée, il existe des problèmes courants dans l'industrie, tels qu'une précision de régulation insuffisante des transformateurs de tension traditionnels et de faibles capacités anti-harmoniques. Les utilisateurs sont souvent confrontés à des problèmes réels tels que d'importantes fluctuations de tension et une qualité d'énergie instable dans des zones reculées ou dans des applications industrielles spéciales. Pour répondre à cette demande, nous avons lancé le transformateur de tension monophasé immergé dans l'huile de 315 kVA, développé sur la base de la plate-forme technologique S11/13-M et peut fonctionner en coordination avec un boîtier de distribution, un transformateur de type boîtier renouvelable, etc. Il est particulièrement adapté à la rénovation du réseau électrique rural, à l'alimentation électrique de traction ferroviaire, aux opérations minières et à d'autres scénarios spéciaux de distribution d'énergie. Les données mesurées montrent que ce transformateur optimise la conception du circuit magnétique monophasé pour contrôler le taux de réglage de la tension à moins de 2,5 %, et que la structure du réservoir à vagues assure une stabilité opérationnelle à long terme. Il atteint 15 ans de fonctionnement sans entretien tout en améliorant la qualité de l'alimentation électrique. Sa valeur fondamentale réside dans la fourniture de garanties de conversion de tension de haute précision et de haute fiabilité pour les systèmes de distribution d'énergie monophasés.
Ce produit est strictement conforme aux normes nationales telles que GB 1094.1 et GB/T 6451. Le noyau adopte une structure de noyau laminé monophasé et un matériau en tôle d'acier au silicium orienté. Grâce à l'optimisation de la conception du circuit magnétique, les pertes à vide sont réduites de 35 % par rapport aux transformateurs triphasés. L'enroulement haute tension adopte une structure d'enroulement en couches de fil de cuivre sans oxygène, et l'enroulement basse tension utilise un enroulement rectangulaire en feuille de cuivre. En combinaison avec des processus de traitement d'isolation spéciaux, la quantité de décharge locale est contrôlée en dessous de 5 pC. Le système de réservoir d'huile ondulé utilise une double protection composée de tôles ondulées de 1,2 mm et de soupapes de surpression. Lorsqu'il est utilisé conjointement avec des sous-stations combinées de type ZGS, il peut s'adapter efficacement aux environnements d'exploitation présentant de grandes fluctuations de charge.
Caractéristiques du produit
1. Régulation précise de la tension : grâce à la technologie d'optimisation du circuit magnétique monophasé, le taux de réglage de la tension est ≤ 2,5 %, adapté aux scénarios nécessitant une précision à haute tension.
2. Système d'isolation renforcé : matériaux isolants de niveau H combinés à un processus d'imprégnation sous vide, capables de résister à des variations de température de -25 ℃ à +40 ℃
3. Compatibilité flexible : la norme d'interface de sous-station préfabriquée YB réservée peut être combinée avec un transformateur de type sec en alliage amorphe pour former une solution d'alimentation hybride.
Conseils d'utilisation
1. Lors de l'installation, l'erreur horizontale de la fondation doit être maintenue à ≤ 3 mm. Pour le câblage monophasé, il convient de prêter attention à l'équilibre des phases. Pour un déploiement en extérieur, un dispositif de protection contre la foudre doit être installé.
2. Vérifiez le changement de niveau d'huile à travers la fenêtre d'observation tous les six mois. Pour la première opération, une surveillance de test de charge de 72 heures est requise.
Foire aux questions (FAQ)
Q1 : Par rapport aux transformateurs triphasés, quels sont les avantages d'un transformateur immergé dans l'huile monophasé de 315 kVA ?
A1 : La structure monophasée est plus adaptée aux scénarios d'alimentation électrique longue distance, avec des fluctuations de tension plus faibles, et est particulièrement adaptée aux zones avec des charges monophasées telles que les réseaux électriques ruraux.
Q2 : Peut-il être directement utilisé en conjonction avec le transformateur de type boîte renouvelable du système de production d'énergie photovoltaïque ?
A2 : Un dispositif de protection de connexion au réseau monophasé doit être configuré. Le transformateur lui-même a la capacité d'ajuster la position de la prise de ± 5 %.
Q3 : Quelles sont les performances de résistance sismique de l’équipement dans l’environnement vibrant de la mine ?
A3 : Le corps de la boîte est conçu avec des supports renforcés et des boulons anti-desserrage, et a passé la certification du test sismique d'accélération de 0,3 g.
Q4 : Que faut-il noter lors de l'utilisation conjointe de la sous-station combinée de type ZGS ?
A4 : Il est recommandé d'installer un dispositif de conversion monophasé en triphasé. Des disjoncteurs d'isolement doivent être réglés à l'extrémité de sortie du transformateur pour garantir la sécurité de fonctionnement.
Q5 : Si à l’avenir un système à double alimentation doit être formé avec le transformateur de type sec en alliage amorphe, comment la commutation peut-elle être réalisée ?
A5 : Les dispositifs de verrouillage mécanique et électrique doivent être configurés. Il est recommandé que la capacité
Le degré d'adaptation des deux transformateurs reste à ± 10 %.
Q6 : Que comprend le système de service après-vente du produit ?
A6 : Il offre une période de garantie de 18 mois, une assistance technique à vie, un mécanisme de réponse d'urgence aux pannes dans les 4 heures et des services de diagnostic à distance.
