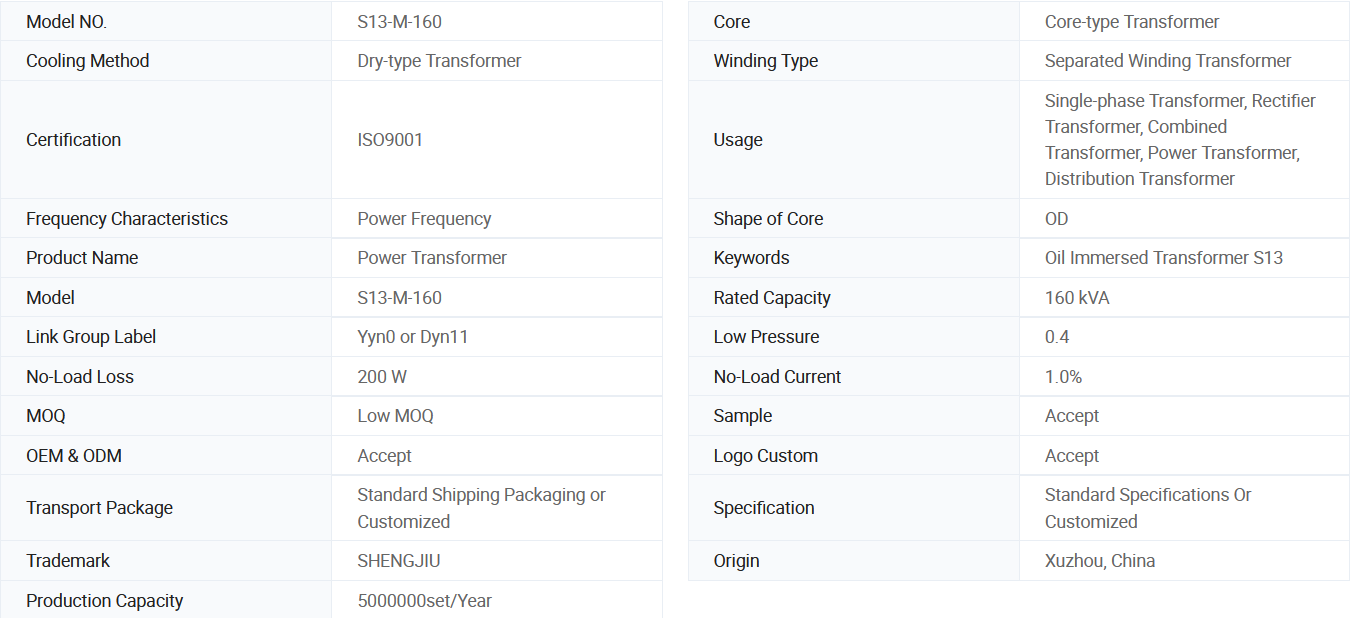

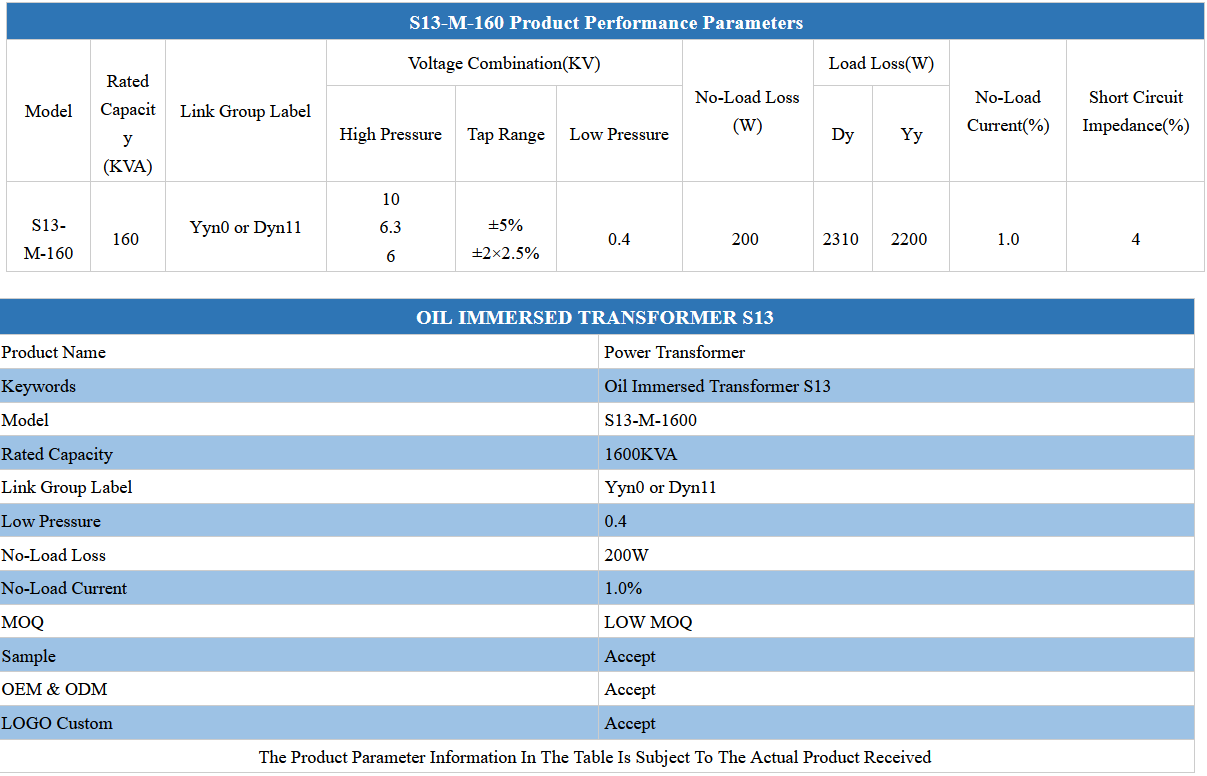

Modèle: S13-M-160
Model: S13-M-160
Rated Capacity (KVA): 160
Link Group Label: Yyn0 or Dyn11
High Pressure: 10 6.3 6
Tap Range: ±5% ±2×2.5%
Low Pressure: 0.4
No-Load Loss (W): 200
Load Loss Dy: 2310
Load Loss Yy: 2200
Courant à Vide (%): 1.0
Impédance De Court-circuit (%): 4
Capacité d'approvisionnement et informa...
transport: Ocean,Land
Hafen: SHANGHAI,QINGDAO,LIANYUNGANG
Type de paiement: L/C,D/P,D/A
Incoterm: FOB,CFR,EXW

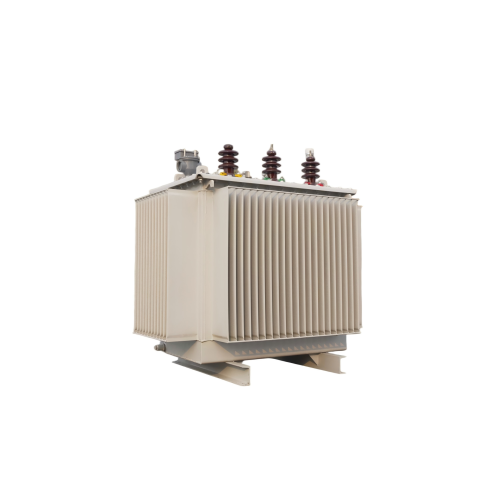

Transformateur immergé dans l'huile Boost de 160 kVA à haut rendement : l'équipement de base pour la mise à niveau des systèmes de distribution
Les problèmes de l'industrie résident principalement dans la faible efficacité des circuits de distribution et dans la stabilité insuffisante de l'équipement ; vos problèmes peuvent être liés à une usure élevée des équipements et à des coûts d’exploitation et de maintenance élevés. Pour résoudre ces problèmes, nous avons lancé le transformateur immergé dans l'huile Boost de 160 kVA à haut rendement, en tirant parti d'une conception innovante entièrement étanche et d'une technologie de suralimentation précise pour créer une solution. Cet équipement peut compléter efficacement la conversion boostée de l'énergie électrique basse tension, réduire considérablement les pertes d'énergie et améliorer l'efficacité de la transmission de puissance. Il convient à divers scénarios tels que la nouvelle connexion au réseau énergétique et la distribution d'installations industrielles. Sa valeur fondamentale consiste à aider le réseau électrique à fonctionner de manière stable, à prolonger la durée de vie des équipements, à réduire les coûts d'exploitation globaux et à réduire les émissions de polluants environnementaux. Dans les applications pratiques, il peut être utilisé de manière flexible avec un transformateur de type boîte renouvelable, une sous-station combinée de type ZGS, etc., et peut également être intégré dans le schéma de distribution intégré composé d'une boîte de distribution et d'une sous-station préfabriquée YB. Comparé au transformateur de type sec en alliage amorphe, il démontre de manière plus visible l'avantage de l'étanchéité et l'économie dans les scénarios de renforcement.
Ce transformateur élévateur immergé dans l'huile de 160 kVA est méticuleusement développé et fabriqué en stricte conformité avec plusieurs normes nationales telles que GB 1094.1, GB/T 15164 et GB/T 6451. Le noyau de fer est constitué de tôles d'acier au silicium laminées à froid importées de haute qualité, qui sont empilées avec précision et étroitement liées. Cela réduit considérablement la perte à vide et le courant à vide tout en contrôlant efficacement le bruit de fonctionnement. Les enroulements haute et basse tension sont enroulés avec du cuivre sans oxygène de haute qualité. En raison de sa spécification de 160 kVA, l'enroulement basse tension adopte une structure cylindrique à double couche et l'enroulement haute tension adopte une structure cylindrique multicouche. Les enroulements sont disposés de manière compacte et présentent une excellente conductivité, améliorant encore l'efficacité énergétique de l'équipement. L'équipement présente une conception entièrement étanche, éliminant le besoin d'un réservoir d'huile traditionnel. Les plaques ondulées du réservoir d'huile compensent automatiquement les changements de volume d'huile, obtenant ainsi une isolation complète de l'air et retardant considérablement la détérioration de l'huile et le vieillissement de l'isolation. Ceci, à son tour, améliore considérablement la fiabilité opérationnelle.
Caractéristiques du produit :
1. Haute efficacité et économie d'énergie, excellente efficacité de conversion augmentant la tension. S'appuyant sur des noyaux de fer de haute qualité et des enroulements en cuivre sans oxygène, il réduit les pertes d'énergie et répond aux exigences d'économie d'énergie et de réduction de la consommation.
2. Conception entièrement scellée et sans entretien, avec air isolé pour retarder le vieillissement des composants. En fonctionnement normal, il n'est pas nécessaire de procéder à un retrait du noyau ou à un remplacement d'huile, ce qui réduit les coûts d'exploitation et de maintenance.
3. Stabilité à faible bruit, avec un processus de fixation serré du noyau et une conception structurelle optimisée. Le niveau de bruit mesuré est inférieur à la norme nationale et convient à divers environnements d'installation, tant à l'intérieur qu'à l'extérieur.
Conseils:
1. Lors de l'installation, il est nécessaire de sélectionner un environnement exempt de risques d'incendie et d'explosion, sans pollution grave ni corrosion chimique, et sans vibrations intenses. Assurez-vous que la zone d'installation est sèche et bien ventilée.
2. Pendant le fonctionnement, il est recommandé d'inspecter régulièrement l'apparence de l'équipement, les zones d'étanchéité et les points de connexion pour éviter que des dommages physiques n'affectent les performances d'étanchéité.
3. Il est nécessaire de suivre strictement les « Directives pour la charge des transformateurs de puissance immergés dans l'huile » GB/T 15164 et d'optimiser les paramètres de fonctionnement en fonction des conditions de charge réelles pour éviter un fonctionnement en surcharge.
Foire aux questions (FAQ) :
Q1 : Ce transformateur élévateur immergé dans l'huile de 160 kVA nécessite-t-il un entretien régulier pendant un fonctionnement normal ?
A1 : En raison de l'adoption d'une conception de structure entièrement scellée, l'équipement ne nécessite pas d'entretien de routine dans des conditions de fonctionnement normales répondant aux exigences d'utilisation. Il n’est pas nécessaire de soulever le noyau ou de remplacer l’huile du transformateur. Il est recommandé de procéder à une inspection annuelle de l'apparence de l'équipement, des zones d'étanchéité et des points de connexion électrique pour s'assurer de l'absence d'anomalies.
Q2 : Existe-t-il des restrictions spécifiques concernant l’environnement d’exploitation de l’équipement ? Peut-il être utilisé au-delà de la plage restreinte ?
A2 : L'environnement d'exploitation régulier doit répondre aux exigences suivantes : température ambiante comprise entre -25°C et +40°C, altitude inférieure à 1 000 mètres, humidité relative moyenne mensuelle maximale de 90 % (à 20°C), et sans aucune condition dangereuse telle qu'un incendie, une explosion ou une pollution grave. Si l'environnement de fonctionnement réel s'écarte de la plage ci-dessus, veuillez nous informer à l'avance des paramètres spécifiques. Nous fournirons une solution d’adaptation personnalisée pour assurer le fonctionnement normal de l’équipement.
Q3 : Cet équipement peut-il être compatible avec les équipements existants du système de distribution d'énergie, tels que le transformateur de type boîte renouvelable et la sous-station combinée de type ZGS ?
A3 : il est compatible. Lors de la phase de conception du produit, l'adaptabilité aux équipements de distribution conformes aux normes de l'industrie a été pleinement prise en compte. Il peut être intégré de manière transparente dans le système de distribution existant et peut être utilisé conjointement avec des équipements tels qu'un transformateur de type boîte renouvelable et une sous-station combinée de type ZGS sans qu'il soit nécessaire de modifier davantage le système existant. Il peut directement améliorer l’efficacité globale de la distribution et de l’augmentation de la tension.
Q4 : Que faut-il faire si des bruits anormaux ou des défauts se produisent pendant le fonctionnement de l'équipement ?
A4 : Tout d’abord, vous devez vérifier si l’équipement est fermement installé et s’il y a des vibrations externes ou un contact avec des corps étrangers. Si les situations ci-dessus ont été exclues et que l'anomalie persiste, n'essayez pas de démonter l'équipement vous-même. Au lieu de cela, vous devez immédiatement arrêter la machine et contacter notre équipe après-vente, qui effectuera un diagnostic et une réparation par des techniciens professionnels.
Q5 : Quelles sont les garanties pour le service après-vente du produit ?
A5 : Nous offrons des services d’assistance technique à vie, ainsi qu’un système de réponse après-vente bien établi et un vaste approvisionnement en pièces de rechange. Le matériel bénéficie d'une durée de garantie standard (la durée précise est soumise aux termes du contrat). Pendant la période de garantie, en cas de problèmes de qualité non d'origine humaine, des services de réparation ou de remplacement gratuits peuvent être fournis ; en dehors de la période de garantie, une maintenance à prix coûtant et une fourniture de pièces de rechange sont proposées pour assurer le fonctionnement stable à long terme de l'équipement.
Cet équipement est adapté aux conditions normales de fonctionnement : température ambiante maximale de +40°C, température ambiante minimale de -25°C, altitude inférieure à 1000 mètres, humidité relative moyenne mensuelle maximale de 90% (à 20°C environnement). Au-delà de cette fourchette, une communication préalable pour personnaliser un plan d’adaptation est nécessaire. Pendant ce temps, le groupe de connexion des équipements adopte la méthode de câblage Dyn11, qui peut supprimer efficacement l'impact des harmoniques sur le réseau électrique, améliorer la qualité de l'énergie et assurer la stabilité de l'alimentation après une augmentation de tension.
