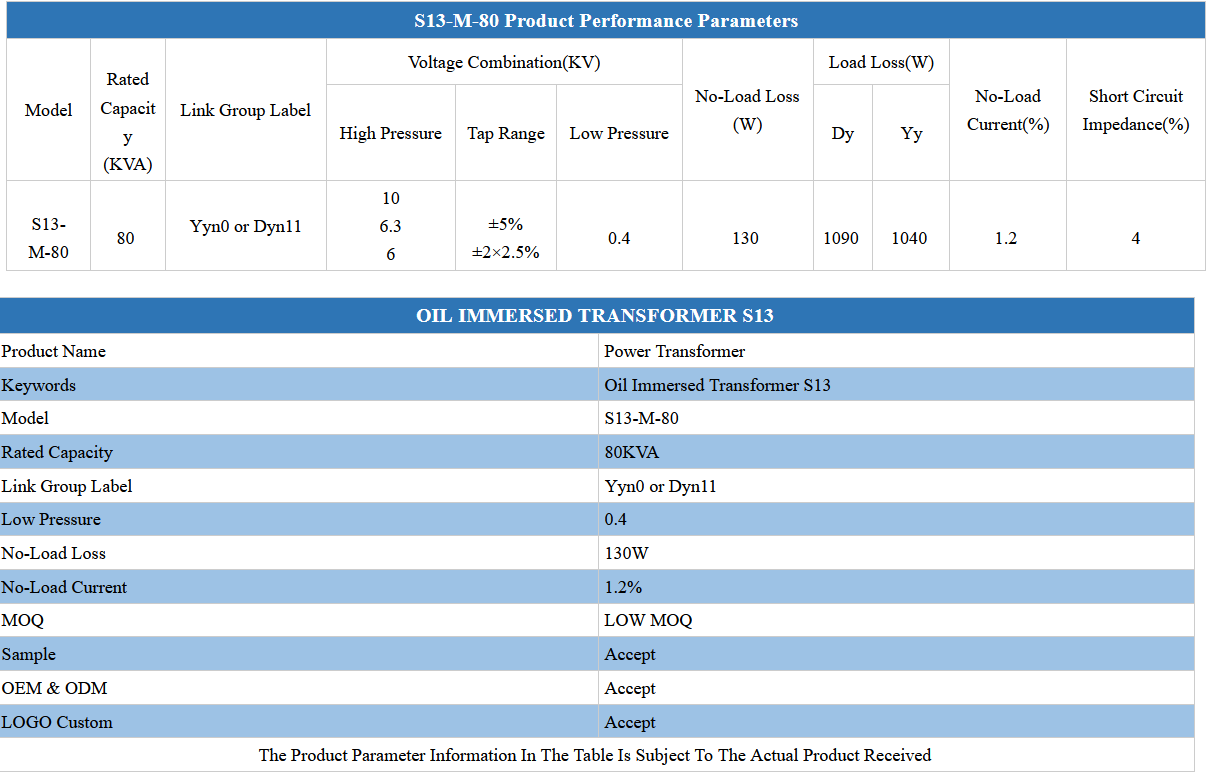

Modèle: S13-M-80
Model: S13-M-80
Rated Capacity (KVA): 80
Link Group Label: Yyn0 or Dyn11
High Pressure: 10 6.3 6
Tap Range: ±5% ±2×2.5%
Low Pressure: 0.4
No-Load Loss (W): 130
Load Loss Dy: 1090
Load Loss Yy: 1040
No-Load Current(%): 1.2
Impédance De Court-circuit (%): 4
Capacité d'approvisionnement et informa...
transport: Ocean,Land
Hafen: SHANGHAI,QINGDAO,LIANYUNGANG
Type de paiement: L/C,D/P,D/A
Incoterm: FOB,CFR,EXW

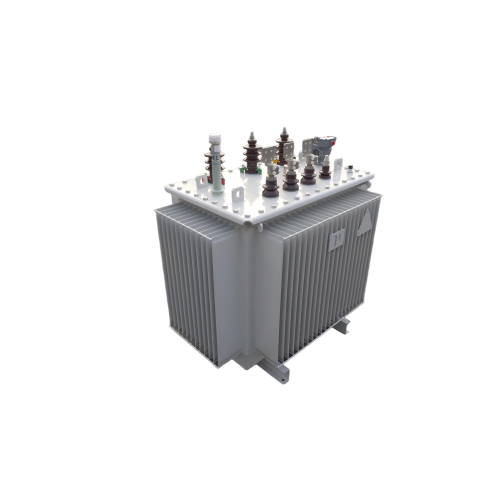

Transformateur immergé dans l'huile de qualité isolante de 80 kVA - La base de la sécurité de la distribution d'énergie industrielle et civile
Dans l'industrie, il existe un problème courant : une défaillance de l'isolation des transformateurs entraîne des défauts fréquents et une consommation d'énergie excessive, augmentant ainsi les coûts d'exploitation. Vous êtes probablement également préoccupé par la sécurité et la stabilité de l'équipement ainsi que par l'investissement dans la maintenance ultérieure. Pour résoudre ces problèmes pratiques, nous avons lancé le transformateur immergé dans l'huile de qualité isolante de 80 kVA (transformateur immergé dans l'huile), qui intègre la technologie entièrement scellée de la série S11/13-M et une conception d'isolation de haute spécification pour former une solution mature. Il est principalement utilisé pour l'alimentation électrique dans les petits parcs industriels, la distribution électrique dans les communautés résidentielles et la distribution électrique dans les bâtiments commerciaux et de supermarchés, etc. Il peut être combiné avec un transformateur de type boîte renouvelable, une sous-station combinée de type ZGS, une boîte de distribution, une sous-station préfabriquée YB et un transformateur de type sec en alliage amorphe pour former un système de distribution d'énergie complet. Après avoir été mis en service, il peut non seulement atteindre un fonctionnement silencieux et à faible consommation, mais peut également construire une ligne de défense de sécurité d'alimentation électrique avec des performances d'isolation fiables, et peut également éliminer le processus de maintenance quotidien, aidant ainsi les utilisateurs à réduire efficacement le coût d'utilisation global.

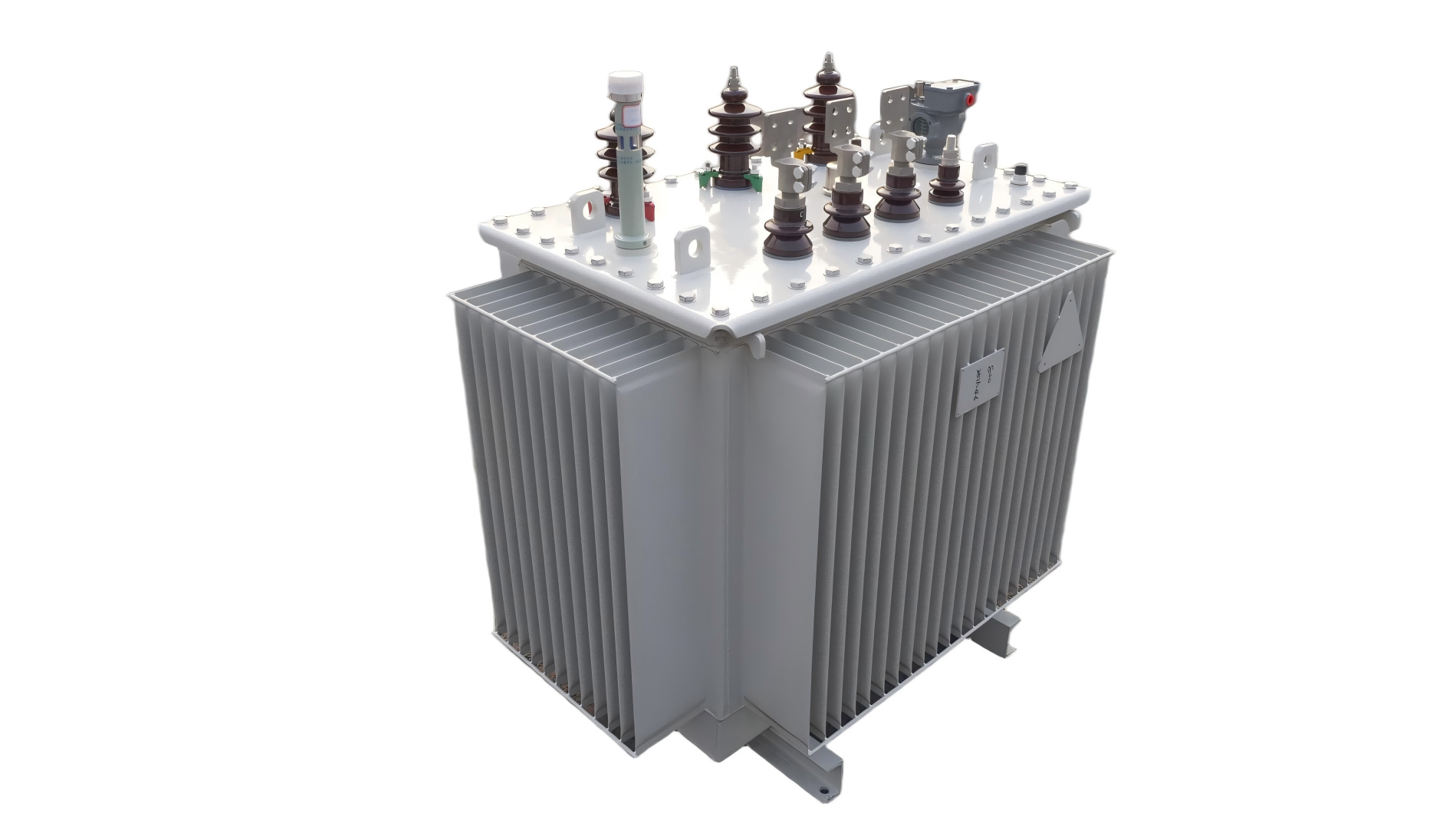

Ce transformateur immergé dans l'huile de 80 kVA est développé et produit en totale conformité avec les normes nationales telles que GB 1094.1, GB 1094.3 et GB/T 6451. Sa principale compétitivité réside dans l'avantage du niveau d'isolation : grâce à des tests stricts de performances d'isolation et à une conception scientifique des entrefers d'isolation externe, il peut prévenir efficacement les risques de sécurité tels que les fuites et les courts-circuits. Structurellement, il adopte un réservoir d'huile ondulé entièrement scellé, éliminant le réservoir d'huile du transformateur traditionnel. La déformation élastique des plaques ondulées répond automatiquement aux changements de volume d'huile, isolant complètement l'intérieur du transformateur de l'air, ce qui peut non seulement ralentir la détérioration de la qualité de l'huile, mais également retarder le vieillissement de l'isolation, prolongeant ainsi considérablement la durée de vie de l'équipement. Le noyau est constitué de tôles d'acier au silicium laminées à froid de haute qualité importées, traitées par liaison cryptée, réduisant considérablement les pertes à vide et les courants à vide. Les indicateurs de bruit mesurés sont supérieurs aux normes de l'industrie. Les enroulements haute et basse tension sont enroulés avec un matériau en cuivre sans oxygène. Compte tenu de la spécification de capacité de 80 kVA, l'enroulement basse tension adopte une structure cylindrique à double couche, tandis que l'enroulement haute tension sélectionne une structure cylindrique multicouche pour assurer une transmission de puissance efficace et stable. La méthode de connexion adopte le groupe de connexion Dyn11, qui peut affaiblir les interférences des harmoniques sur le réseau électrique, améliorer la qualité de l'alimentation électrique et peut être déployée à l'intérieur ou à l'extérieur tant que les conditions d'installation sont remplies.
Caractéristiques du produit
1. Isolation fiable : configuration d'isolation de haute qualité, certifiée par des tests faisant autorité, garantissant une alimentation électrique plus sûre.
2. Économie d'énergie et faible consommation : les composants principaux sont constitués de matériaux de haute qualité, garantissant une utilisation efficace de l'énergie et minimisant les déchets. Cela se traduit par des économies de coûts sur le long terme.
3. Durable et sans entretien : la conception entièrement scellée empêche les influences extérieures et, dans des conditions de fonctionnement normales, aucun entretien de retrait du noyau n'est requis.
4. Forte adaptabilité : il peut être combiné de manière flexible avec un transformateur de type boîte renouvelable, une sous-station combinée de type ZGS, etc., et peut répondre à diverses exigences de distribution d'énergie.
Conseils d'utilisation
1. Le site d'installation doit être choisi pour éviter les zones présentant des risques d'incendie et d'explosion, une pollution grave, une corrosion chimique et de fortes vibrations, et garantir que l'environnement répond aux exigences d'utilisation.
2. L'environnement d'exploitation doit répondre aux exigences suivantes : plage de température de -25 ℃ à +40 ℃, altitude inférieure à 1 000 m et humidité relative moyenne mensuelle ne dépassant pas 90 % à 20 ℃. Les conditions environnementales extrêmes doivent être évitées pour éviter d’affecter l’effet isolant.
Foire aux questions (FAQ)
Q1 : À quelle norme spécifique le niveau d'isolation de ce transformateur immergé dans l'huile de 80 kVA est-il conforme ?
A1 : Le produit est strictement fabriqué conformément à la norme GB 1094.3 « Transformateur de puissance – Niveau d’isolation et test d’isolation – Espace d’air d’isolation externe ». Les performances d'isolation ont été minutieusement testées et peuvent fonctionner de manière stable et continue dans les conditions de travail nominales. Il convient à la majorité des scénarios de distribution d’énergie industrielle et civile.
Q2 : Est-il nécessaire d’effectuer des tests spéciaux pour vérifier les performances d’isolation lors d’une utilisation quotidienne ?
A2 : Des tests spécialisés fréquents ne sont pas nécessaires. Le produit a subi un ensemble complet de tests de performances d'isolation avant de quitter l'usine. Lors d'une utilisation quotidienne, il suffit de vérifier régulièrement si l'aspect de l'équipement est intact et s'il y a des fuites d'huile. Garder l’environnement d’exploitation sec et propre est suffisant. Cela peut réduire considérablement les coûts de main d’œuvre et de temps nécessaires aux tests et à la maintenance.
Q3 : Peut-il être utilisé conjointement avec des transformateurs de type sec et des boîtes de distribution en alliage amorphe ?
A3 : Absolument. Le niveau de tension et les spécifications d'interface du produit sont conformes aux normes de l'industrie. Basé sur la planification réelle du système de distribution d'énergie, il peut être combiné de manière flexible avec des équipements tels qu'un transformateur de type sec en alliage amorphe, un boîtier de distribution et une sous-station préfabriquée YB pour former un réseau de distribution d'énergie efficace et stable.
Q4 : Quelles garanties sont fournies par le service après-vente en cas de dysfonctionnement du produit ?
A4 : Nous disposons d’un système complet de garantie après-vente. Dès réception d'un rapport de défaut, nous répondrons dans les 2 heures et organiserons la venue de techniciens professionnels pour réparer l'équipement. Pendant la période de garantie, si les dommages ne sont pas causés par des facteurs humains, vous pouvez bénéficier de services gratuits de réparation ou de remplacement de composants. Dans le même temps, nous fournissons une assistance technique à long terme pour assurer le rétablissement stable de l’alimentation électrique.
