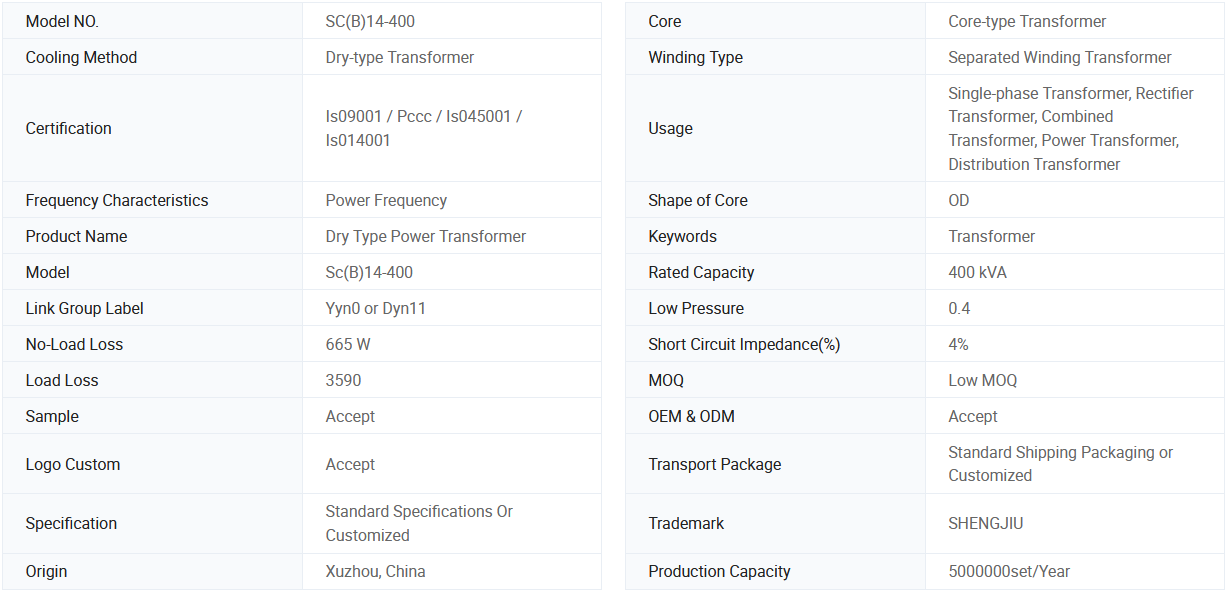

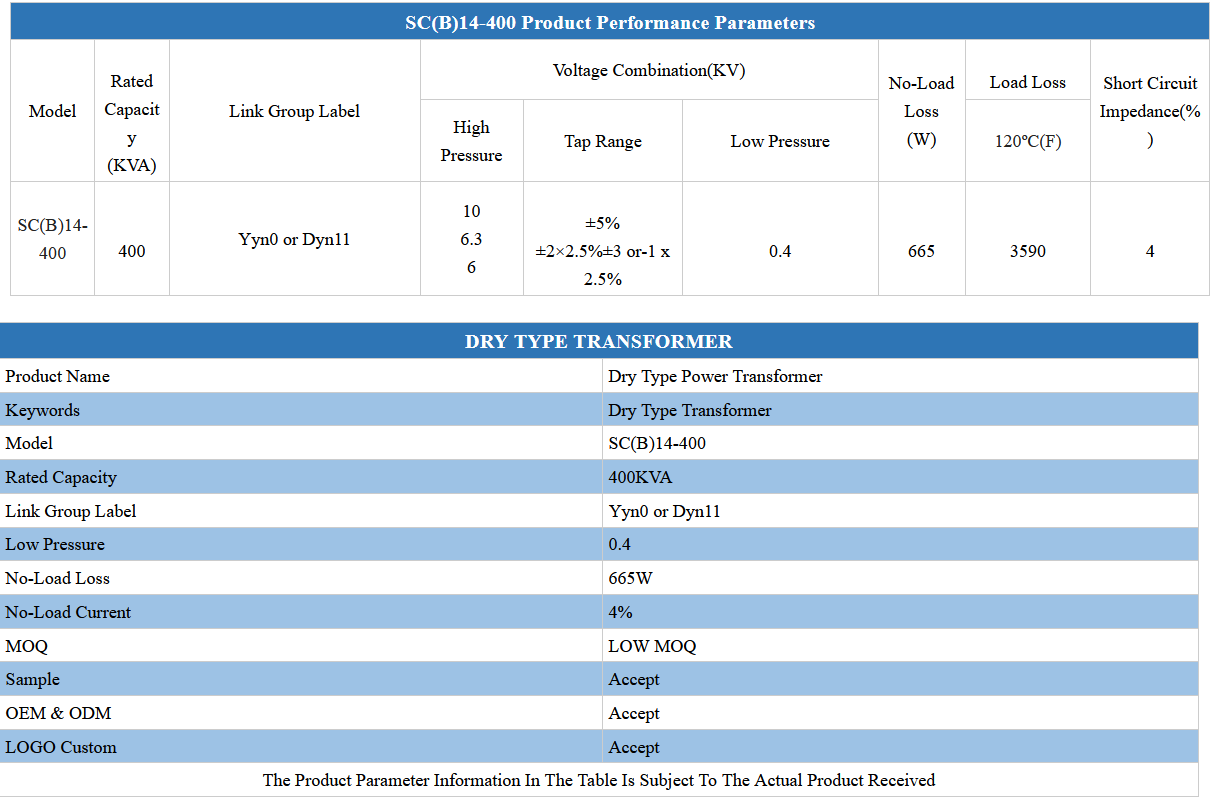

Modèle: SC(B)14-400
Model: SC(B)14-400
Rated Capacity (KVA): 400
Link Group Label: Yyn0 or Dyn11
High Pressure: 10 6.3 6
Tap Range: ±5% ±2×2.5%±3 or-1 x 2.5%
Low Pressure: 0.4
No-Load Loss (W): 665
Load Loss 120ºC(F): 3590
Impédance De Court-circuit (%): 4
Capacité d'approvisionnement et informa...
transport: Ocean,Land
Hafen: SHANGHAI,QINGDAO,LIANYUNGANG
Type de paiement: L/C,D/P,D/A
Incoterm: FOB,CFR,EXW

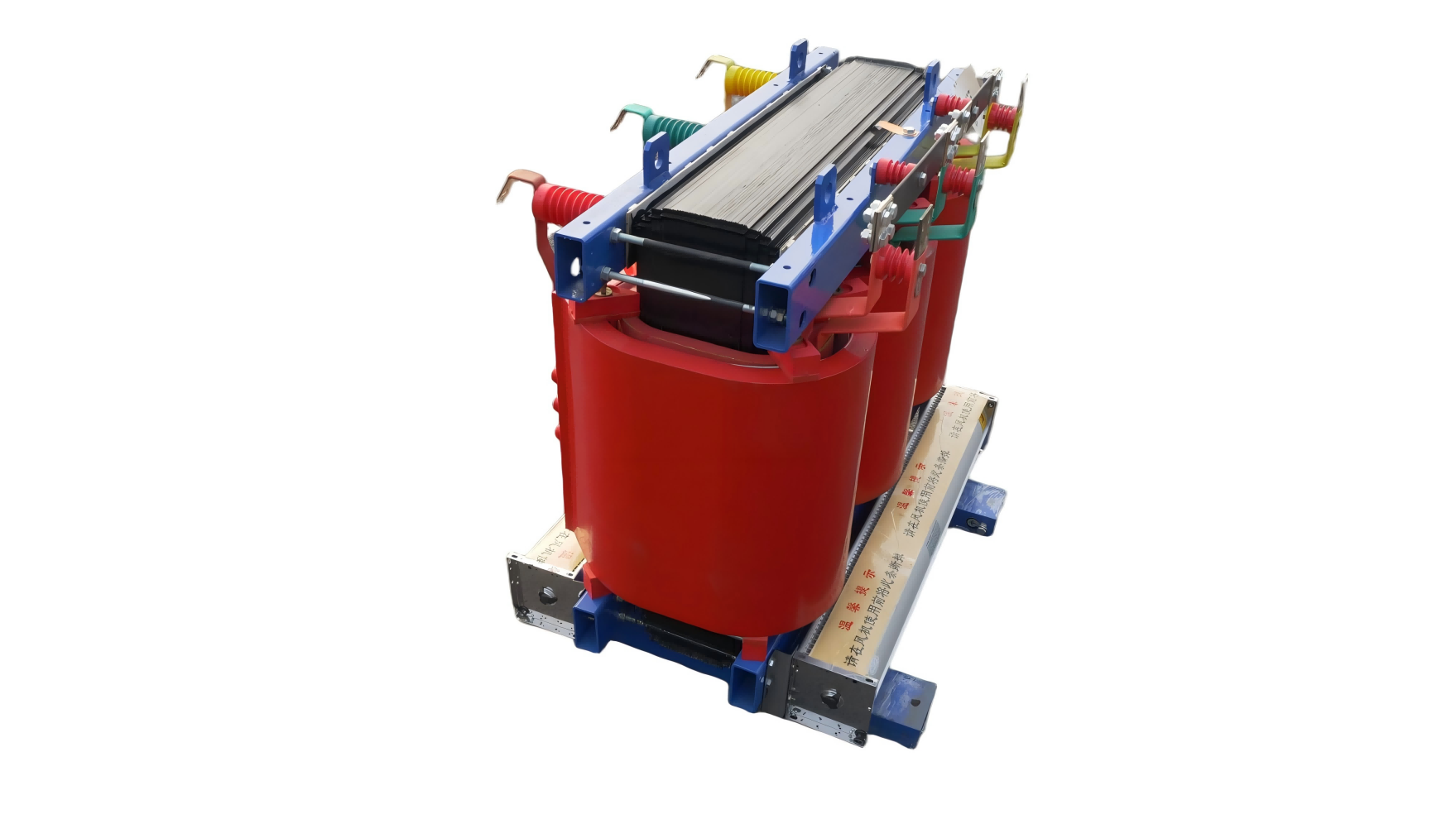

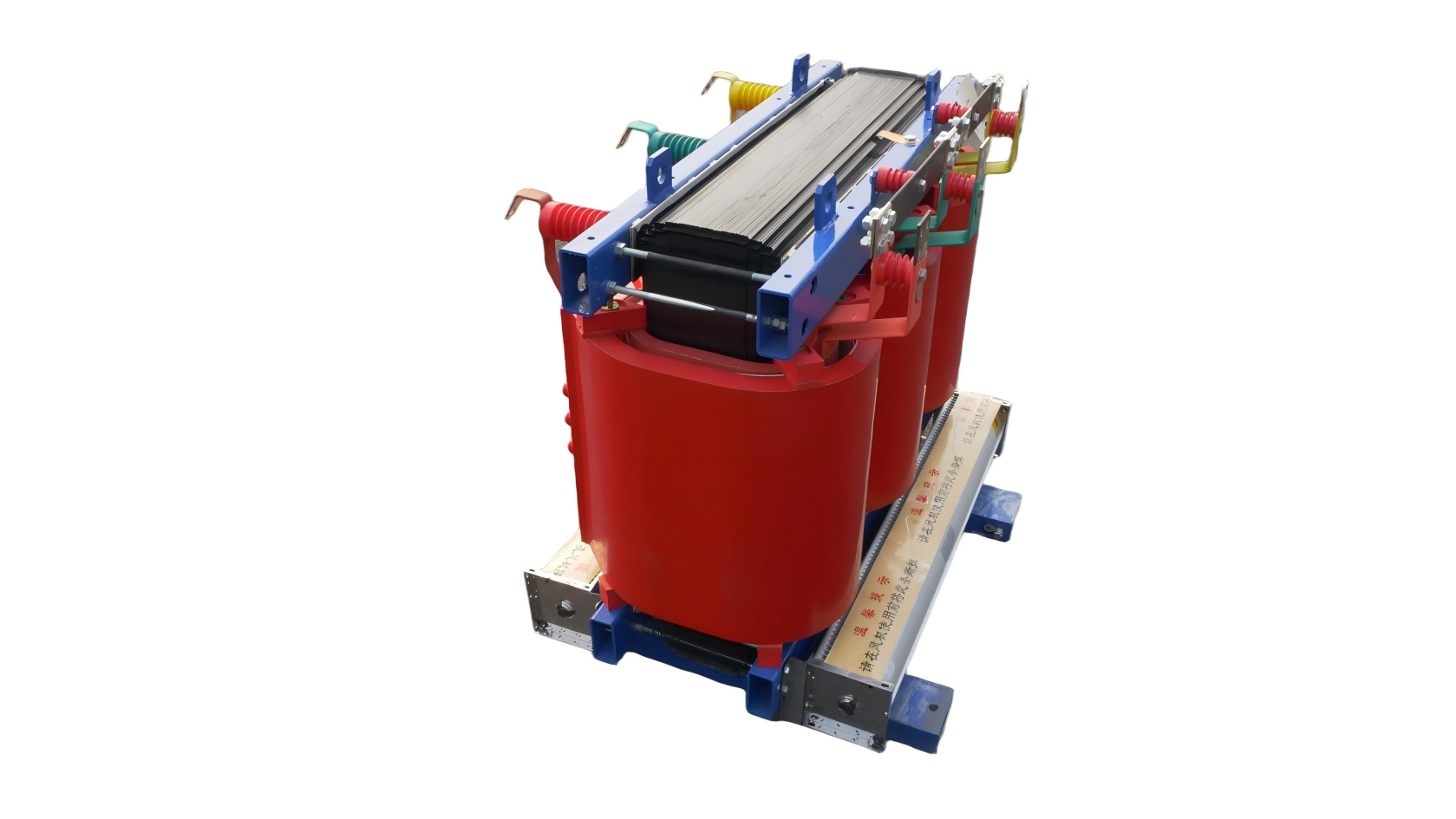

Transformateur de type sec en résine moulée résistant aux courts-circuits - Équipement de base de distribution d'énergie haute fiabilité
Les problèmes de l'industrie résident principalement dans l'apparition fréquente de défauts de court-circuit dans le système de distribution et dans la capacité de tolérance insuffisante des équipements, entraînant des pertes importantes dues aux temps d'arrêt. Vos problèmes concernent principalement une mauvaise stabilité des équipements, une adaptabilité limitée à des scénarios complexes et des coûts d’exploitation et de maintenance élevés. Nous avons spécifiquement développé le transformateur de type sec en résine moulée à résistance aux courts-circuits, qui est un produit secondaire à économie d'énergie conformément à la norme GB20052-2020. Il hérite des principaux avantages de la série SCB14-NX2 et adopte une technologie d'isolation en résine coulée de haute qualité pour améliorer les performances de tolérance aux courts-circuits. Comparé aux transformateurs immergés dans l’huile traditionnels, il offre une plus grande sécurité et stabilité. Il peut être associé avec précision à un transformateur de type boîte renouvelable, à une sous-station combinée de type ZGS, à une boîte de distribution et à une sous-station préfabriquée YB, et peut également être utilisé comme transformateur de type sec en alliage amorphe comme solution préférée dans des scénarios de haute fiabilité. Dans les applications pratiques, ce produit peut réduire les temps d'arrêt dus aux défauts de court-circuit de plus de 80 %, réduire les coûts totaux d'exploitation et de maintenance du cycle de vie de 50 % et est largement applicable dans les installations industrielles, le transport ferroviaire, les complexes commerciaux et les nouvelles centrales électriques, qui ont des exigences strictes en matière de capacités de résistance aux courts-circuits des équipements. Cela contribue à construire une ligne de défense solide pour le fonctionnement continu et stable du système de distribution.
Le transformateur de type sec en résine moulée à résistance aux courts-circuits est conçu avec le concept de base de « résistance super forte aux courts-circuits + sécurité à haute efficacité énergétique ». S'appuyant sur une technologie de fabrication nationale avancée, il permet une double amélioration de la résistance mécanique et des performances d'isolation. Les enroulements moulés en résine sont étroitement structurés, avec une faible décharge locale et une excellente stabilité thermique. Il peut fonctionner en continu dans des environnements d’alimentation électrique à forte charge sans risque d’incendie ou de pollution. Dans le réseau de distribution d'énergie des nouvelles énergies, il fonctionne en synergie avec le transformateur de type boîte renouvelable, s'adaptant avec précision aux demandes fluctuantes de charge et assurant une conversion de puissance stable. Lorsqu'il est utilisé conjointement avec le boîtier de distribution, il peut optimiser l'architecture de distribution d'énergie et améliorer la fiabilité globale du système. Dans le même temps, le produit présente d'excellentes performances de résistance à l'humidité. Même dans des environnements difficiles tels qu'une humidité élevée et une poussière élevée, il peut maintenir un état de fonctionnement stable et convient à un large éventail de scénarios de distribution d'énergie.
Caractéristiques du produit
1. Résistance supérieure aux courts-circuits, stable et sans souci : le bobinage est conçu avec une technologie de durcissement de résine coulée, offrant une résistance mécanique élevée. Sa tolérance aux courts-circuits dépasse de loin les normes de l'industrie, résistant efficacement aux impacts de court-circuit et réduisant le risque d'arrêt de l'équipement dû à des défauts.
2. Haute efficacité, faible consommation et fonctionnement sans tracas : conforme aux normes d'efficacité énergétique secondaire GB20052-2020, il a une faible consommation d'énergie et un faible bruit, obtenant des effets d'économie d'énergie remarquables. Il permet un cycle de vie complet sans entretien, éliminant ainsi le besoin de réparations fréquentes et réduisant considérablement les coûts d'exploitation et de maintenance.
3. Dissipation thermique efficace, compatibilité contre les surcharges : la conception optimisée de la structure de dissipation thermique permet un transport stable de la charge nominale dans des conditions de refroidissement naturelles. Sous refroidissement par air forcé, il peut temporairement surcharger pendant une courte période, faisant facilement face aux fluctuations de consommation électrique maximale.
4. Sûr et respectueux de l'environnement, avec une large compatibilité : la conception sans huile élimine les risques de fuite d'huile, de pollution et d'incendie. L'isolation en résine coulée présente une forte résistance aux intempéries et peut être appliquée à des scénarios intégrés tels que les sous-stations combinées de type ZGS et les sous-stations préfabriquées YB. Il est facile à installer et coûte moins cher que les transformateurs immergés dans l’huile de mêmes spécifications.
Conseils d'utilisation
1. Lors de l'installation avec le transformateur et le boîtier de distribution de type boîtier renouvelable, il est nécessaire de vérifier soigneusement les paramètres d'impédance de court-circuit et les groupements de connexions, et de s'assurer que le système est correctement adapté avant de commencer l'opération.
2. Aucun personnel dédié n'est requis pour la surveillance quotidienne. Il est recommandé de vérifier la propreté de la surface du bobinage et du système de détection de température tous les six mois pour éviter que l'accumulation de poussière n'affecte la dissipation thermique et les performances d'isolation.
3. Le site d'installation doit être tenu à l'écart des flammes nues et des gaz fortement corrosifs. Dans les environnements à température et humidité élevées, des équipements supplémentaires de ventilation et de déshumidification peuvent être installés pour améliorer encore la stabilité opérationnelle.
Foire aux questions (FAQ)
Q1 : Par rapport aux transformateurs de type sec ordinaires, quels avantages ce transformateur de type sec en résine moulée présente-t-il en termes de résistance aux courts-circuits ?
A1 : Ce produit adopte une formule spéciale de résine de moulage et une conception de structure d'enroulement améliorée. La valeur du courant de tolérance de court-circuit est augmentée de plus de 30 % par rapport aux transformateurs de type sec ordinaires, ce qui lui permet de résister à des impacts de court-circuit plus importants. De plus, les performances se dégradent peu après l'impact, ce qui permet un retour rapide au fonctionnement normal et réduit considérablement les pertes dues aux pannes.
Q2 : Peut-il être intégré et installé avec la sous-station combinée de type ZGS pour une utilisation dans des scénarios extérieurs ?
A2 : Absolument. Le produit présente une excellente résistance aux intempéries et à l’humidité. Il a réservé une interface d'installation intégrée pour une utilisation avec la sous-station combinée de type ZGS et peut être directement intégré pour une utilisation. Il convient aux environnements extérieurs complexes et ne nécessite pas d’installations de protection supplémentaires.
Q3 : Par rapport aux transformateurs de type sec en alliage amorphe, dans quels scénarios ce produit est-il plus adapté ?
A3 : Les deux sont des produits économes en énergie, mais ce produit a une meilleure résistance aux courts-circuits et une meilleure adaptabilité environnementale, ce qui le rend plus adapté aux installations industrielles, au transport ferroviaire et à d'autres scénarios présentant des risques de court-circuit élevés et des environnements complexes ; Le transformateur de type sec en alliage amorphe est plus adapté aux scénarios de distribution d'énergie conventionnels avec des exigences extrêmement élevées en matière de contrôle de la consommation d'énergie.
Q4 : Quelle est la période de garantie du produit et la garantie après-vente ?
A4 : Nous offrons un service de garantie de 3 ans. Pendant la période de garantie, les défauts non causés par des facteurs humains peuvent être réparés ou les composants principaux peuvent être remplacés gratuitement. Nous disposons d'une équipe technique professionnelle qui fournit un diagnostic des défauts à distance 7 x 24 heures et un service sur site pour garantir une réponse et une résolution rapides des défauts.
Q5 : Le fonctionnement à long terme dans un environnement très humide affectera-t-il les performances d'isolation des enroulements ?
A5 : Non. La couche isolante en résine du produit possède d’excellentes propriétés de résistance à l’humidité et d’étanchéité. Il peut fonctionner de manière stable pendant une longue période dans un environnement avec une humidité relative ≤ 95 %. La valeur de résistance d'isolation reste stable et il n'y a pas lieu de s'inquiéter des performances affectées par l'humidité.
