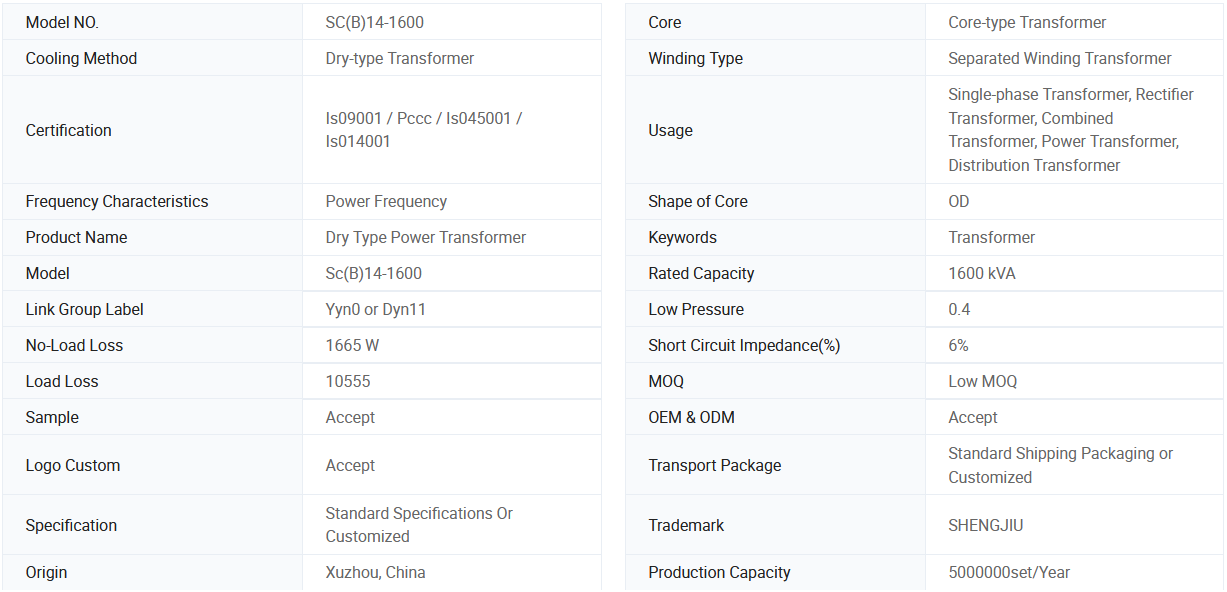

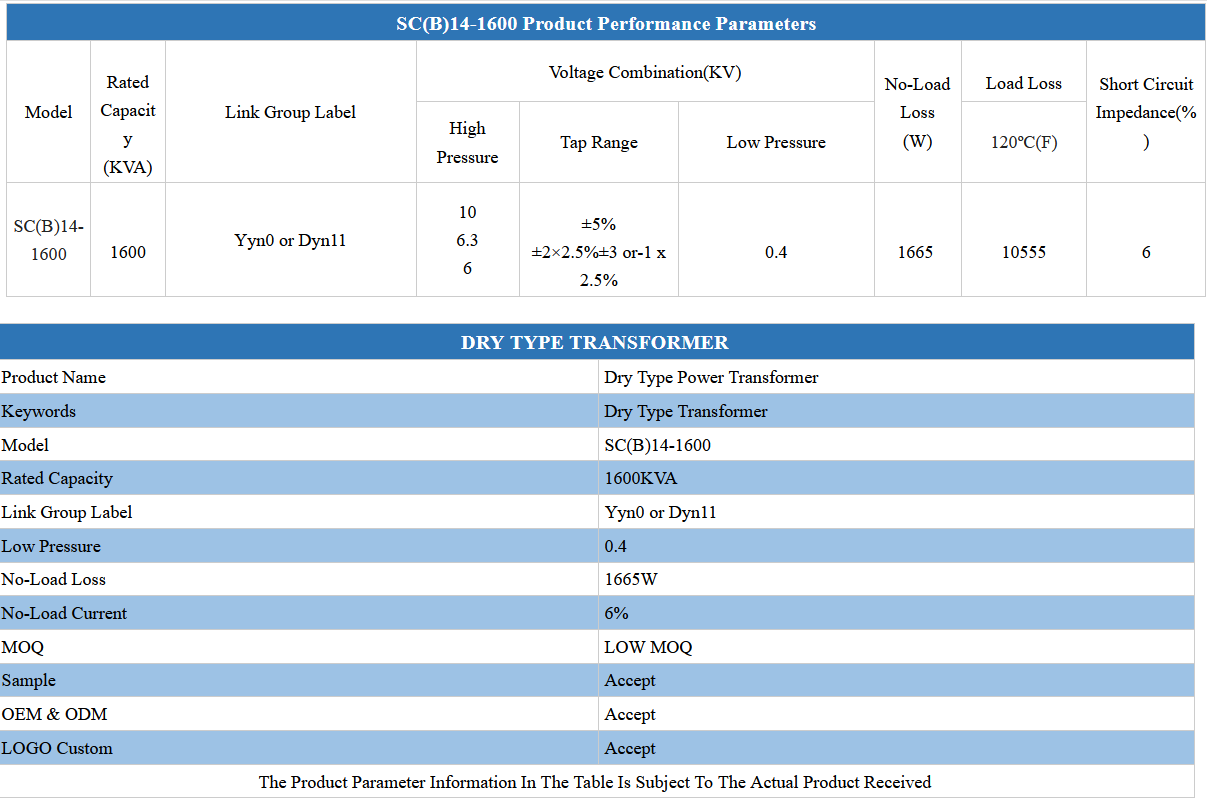

Modèle: SC(B)14-1600
Model: SC(B)14-1600
Rated Capacity (KVA): 1600
Link Group Label: Yyn0 or Dyn11
High Pressure: 10 6.3 6
Tap Range: ±5% ±2×2.5%±3 or-1 x 2.5%
Low Pressure: 0.4
No-Load Loss (W): 1665
Load Loss 120ºC(F): 10555
Short Circuit Impedance(%): 6
Capacité d'approvisionnement et informa...
transport: Ocean,Land
Hafen: SHANGHAI,QINGDAO,LIANYUNGANG
Type de paiement: L/C,D/P,D/A
Incoterm: FOB,CFR,EXW

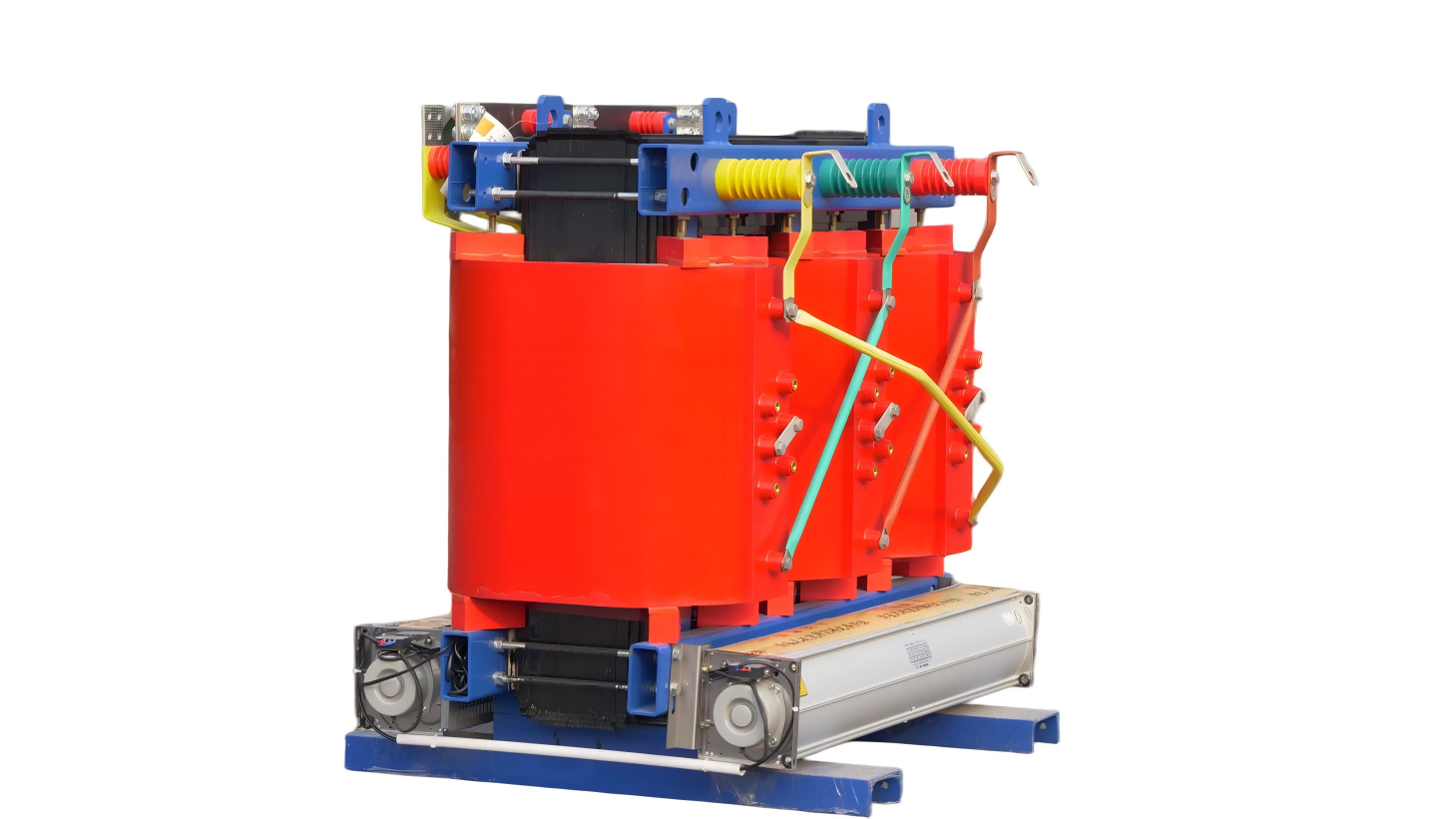

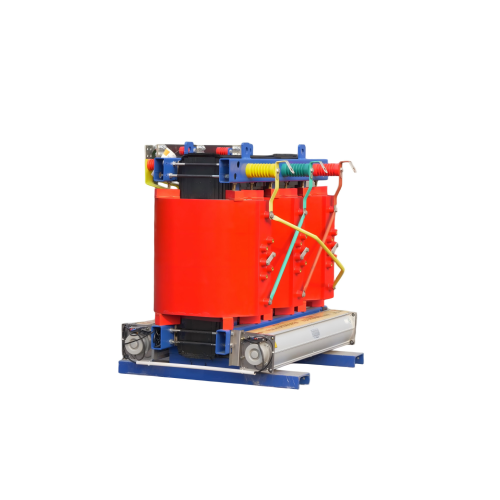

Transformateur couplé triphasé léger - Une solution efficace pour la distribution d'énergie dans un espace compact
Les problèmes de l'industrie résident dans l'inconvénient d'installer des équipements de distribution d'énergie dans des espaces étroits et dans les coûts de construction élevés liés au transport des équipements lourds ; vos problèmes concernent principalement les gros équipements occupant une vaste zone et la difficulté de levage et de transport. Pour résoudre ces problèmes, nous avons lancé le transformateur à noyau triphasé léger (transformateur de type sec série SCB14-NX2 - une version légère améliorée), qui peut être précisément adapté au transformateur de type boîte renouvelable et à la sous-station combinée de type ZGS, et peut également être combiné de manière flexible avec la boîte de distribution et la sous-station préfabriquée YB. Comparé au transformateur immergé dans l'huile, il est plus adapté à une installation dans des espaces étroits et peut servir d'option complémentaire légère pour le transformateur de type sec en alliage amorphe. Dans les applications pratiques, ce produit réduit considérablement la difficulté de levage et d'installation, économise l'espace, et sa valeur fondamentale réside dans l'optimisation de l'efficacité de la construction et de l'exploitation grâce à une conception légère, réduisant les coûts d'exploitation avec une efficacité énergétique élevée et étant largement applicable dans des scénarios restreints en espace tels que les immeubles de grande hauteur, les sous-stations urbaines, les quais de gare et les petits centres de données, fournissant un support de conversion d'énergie efficace et pratique pour la production industrielle et la distribution d'énergie civile dans des environnements compacts.
Ce produit est méticuleusement conçu conformément à la norme GB20052-2020 et est classé comme produit d'économie d'énergie de deuxième niveau à haute efficacité. Il hérite des principaux avantages du transformateur de type sec de la série SCB14-NX2 tout en adoptant des matériaux légers à haute résistance et une conception structurelle optimisée pour réaliser une percée en matière d'allègement. Le produit possède une forte tolérance aux courts-circuits, une bonne stabilité thermique et des caractéristiques de faibles pertes, et est équipé d'un système de contrôle de température intelligent pour garantir un fonctionnement sûr. Lorsqu'il est utilisé conjointement avec le transformateur de type boîte renouvelable, il peut réduire le volume global de l'équipement de distribution d'énergie distribuée pour la nouvelle énergie. Lorsqu'il est associé à une sous-station combinée de type ZGS ou à une sous-station préfabriquée YB, il peut optimiser l'agencement de la distribution dans des espaces compacts et réduire la difficulté d'installation et de construction. Comparé au transformateur immergé dans l'huile, son poids ne représente que 1/3 à 1/2 de la même capacité de produit, et aucun gros équipement de levage n'est requis. Comparé au transformateur de type sec en alliage amorphe, ce produit maintient son poids léger tout en ayant des coûts d'installation inférieurs et peut être directement associé au boîtier de distribution pour une distribution précise de l'énergie dans les petits espaces.
Caractéristiques du produit
1. Conception ultra-légère, pratique pour le transport et l'installation : utilisant des matériaux de base légers à haute résistance, optimisant la disposition structurelle, il a un petit volume et un poids léger. Pas besoin de gros équipements de levage. Il peut être facilement installé dans un espace confiné.
2. Efficacité énergétique élevée et faible perte, fonctionnement économique et économe en énergie : répond à la norme d'efficacité énergétique de deuxième niveau, avec une faible perte et un faible bruit. Le fonctionnement à long terme entraîne des économies d'énergie significatives, réduisant efficacement les coûts de consommation d'électricité.
3. Sûr, fiable, durable et hautement adaptable à l'environnement : il présente une excellente stabilité thermique et une forte tolérance aux courts-circuits, avec une faible décharge locale, et possède également certaines propriétés de résistance à l'humidité, lui permettant de s'adapter à divers environnements complexes.
4. Protection intelligente du contrôle de la température, avec des coûts d'exploitation et de maintenance contrôlables : il peut être équipé d'un système complet de détection et de protection de la température. Il peut surveiller automatiquement la température de l'enroulement et démarrer et arrêter intelligemment le ventilateur, éliminant ainsi le besoin d'un entretien fréquent et rendant le fonctionnement et l'entretien pratiques.
Conseils
1. Lors de l'installation avec le boîtier de distribution et la sous-station préfabriquée YB, il est nécessaire de sélectionner le support d'installation approprié en fonction du poids du produit pour garantir une portance stable.
2. Pendant le processus de transport, évitez tout impact violent. Bien que le produit soit fabriqué à partir de matériaux à haute résistance, les enroulements et les bornes de connexion doivent néanmoins être protégés pour éviter tout dommage.
3. Si vous remplacez un transformateur immergé dans l'huile par ce produit, l'espace économisé peut être utilisé pour optimiser la disposition du système de distribution d'énergie. Il est recommandé de vérifier également en même temps la compatibilité des équipements environnants.
Foire aux questions (FAQ)
Q1 : Par rapport aux transformateurs immergés dans l’huile de même capacité et aux transformateurs de type sec en alliage amorphe, quelle est l’importance de l’avantage en termes de poids de ce produit ?
A1 : Sous la même capacité, ce produit ne pèse que 30 % à 50 % du transformateur immergé dans l'huile et est 15 % à 25 % plus léger que le transformateur de type sec en alliage amorphe. En prenant comme exemple une capacité de 1 000 kVA, ce produit pèse environ 800 kg, tandis que le transformateur immergé dans l'huile de même capacité pèse environ 2 000 kg et le transformateur de type sec en alliage amorphe pèse environ 1 000 kg. L'avantage significatif en matière de légèreté peut réduire considérablement les coûts de transport et d'installation.
Q2 : La conception légère affectera-t-elle la résistance mécanique et la fiabilité opérationnelle du produit ?
A2 : Non. Ce produit est fabriqué à partir de matériaux en alliage léger à haute résistance et possède une conception de structure mécanique optimisée. Il atteint un poids léger tout en conservant des capacités de résistance mécanique et de tolérance aux courts-circuits qui répondent aux exigences de la norme GB20052-2020. La décharge locale est faible et la stabilité thermique est excellente. Le produit a subi des tests stricts d'impact mécanique et de fonctionnement à long terme, et sa fiabilité est comparable à celle des transformateurs secs robustes conventionnels. Il peut être utilisé en toute confiance.
Q3 : Le produit peut-il être utilisé conjointement avec le transformateur de type boîte renouvelable pour une installation dans les espaces limités des centrales photovoltaïques distribuées ?
A3 : Absolument. Ce produit est spécialement conçu pour les espaces compacts. Lorsqu'il est utilisé conjointement avec le transformateur de type boîte renouvelable, il peut réduire considérablement l'espace occupé par l'équipement de distribution à l'intérieur de la cabine, répondant ainsi aux exigences d'installation des cabines de petite taille des centrales photovoltaïques distribuées. Dans le même temps, le produit présente une excellente adaptabilité environnementale et peut faire face à l'environnement de refroidissement fermé à l'intérieur de la cabine, garantissant ainsi un fonctionnement stable et fiable.
Q4 : Des qualifications particulières sont-elles requises pour l'installation du produit ? Quels sont les points clés à noter lors de la maintenance quotidienne ?
A4 : L'installation doit être effectuée par une équipe professionnelle qualifiée en installation d'équipements électriques. Bien que la conception légère ait réduit la difficulté de construction, le strict respect des normes d’installation électrique reste nécessaire. L'entretien quotidien ne nécessite pas d'opérations particulières. Les points clés à vérifier incluent l'état de fonctionnement du système de contrôle intelligent de la température, l'éventuelle surchauffe anormale des enroulements, le maintien d'une ventilation fluide autour de l'équipement et l'évitement de l'accumulation de débris. Un démontage et un entretien fréquents ne sont pas nécessaires.
Q5 : Quelle est la politique de garantie après-vente pour le produit ? En cas de problèmes d’installation ou de fonctionnement, dans quel délai la réponse sera-t-elle apportée ?
A5 : Le produit est livré avec une période de garantie de 3 ans. Pendant la période de garantie, des réparations et des remplacements gratuits des composants principaux sont fournis, ainsi que des conseils techniques d'installation gratuits. En cas de problème, vous pouvez appeler directement la hotline après-vente. La réponse sera dans les 24 heures. Pour les zones de la ville, des techniciens seront dépêchés pour traiter le problème dans les 48 heures. Pour les zones reculées, ils arriveront dans les 72 heures pour garantir une résolution rapide des problèmes et une alimentation électrique stable.
